Vishay Semiconductors KBPE0480 Single-In-Line-Brückengleichrichter
Der KBPE0480 Einphasige Single-In-Line-Brückengleichrichter von Vishay Semiconductors zeichnet sich durch einen niedrigen Durchlass-Spannungsabfall aus und ist im KBP-Gehäuse erhältlich. Dieses Bauteil verfügt über eine Spitzensperrspannung von 800 V und einen durchschnittlichen Durchlassstrom von [IF(AV)] Rating. Der KBPE0480 Einphasige Single-In-Line-Brückengleichrichter von Vishay Semiconductors ist für den Universal-Einsatz in der AC-DC-Vollwellen-Brückengleichrichtung für elektronische Bauteile, Schnellladegeräte, Adapter und Haushaltsgeräte-Applikationen bestimmt.
Merkmale
- UL-Referenznummer E54214
- Oxid-Planar-Chip-Sperrschicht
- Niedriges Durchlass-Spannungsabfall
- Tauchlöttemperatur 275 °C max. 10 s gemäß JESD 22-B106
- Ideal für Leiterplatten
- Hohe Stoßstrombelastbarkeit
- Hohe Durchschlagfestigkeit des Gehäuses von 1.500VRMS
Applikationen
- Elektronische Bauteile
- Schnellladegeräte
- Adapter
- Haushaltsgeräte
Technische Daten
- Durchschnittlicher Durchlassstrom von 4 A
- Spitzensperrspannung (VRRM) von 800 V
- Maximaler Spitzen-Durchlassstoßstrom (IFSM) von 130A
- Sperrstrombereich von 5μA bis 17.5μA (IR) (VR = 800V, TJ = +125°C)
- Die Durchlassspannung (VF) (IF = 2A, TA = +125°C) beträgt 0.68V (typ.)
- +175°C TJ (max.)
- KBP-Gehäuse
- Schaltungskonfiguration In-Line
- Die Formmasse entspricht der Brennbarkeitsklasse UL 94V-0
- Die Basis P/N-M3 ist halogenfrei, RoHS-konform und für Industrieanwendungen klassifiziert
- Die Anschlüsse sind mattverzinnte Leitungen und gemäß J-STD-002 und JESD22-B102 lötbar
- Bauteile mit dem M3-Suffix erfüllen den Whisker-Test gemäß JESD 201 Klasse 1 A.
- Die Polarität ist auf dem Gehäuse gekennzeichnet.

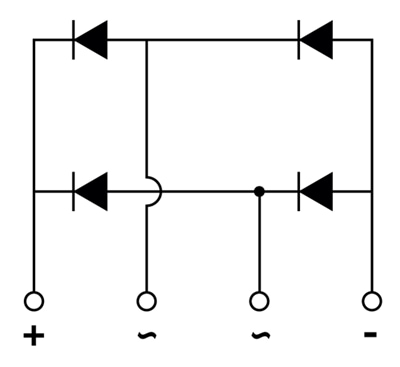

Schaltungsdiagramm

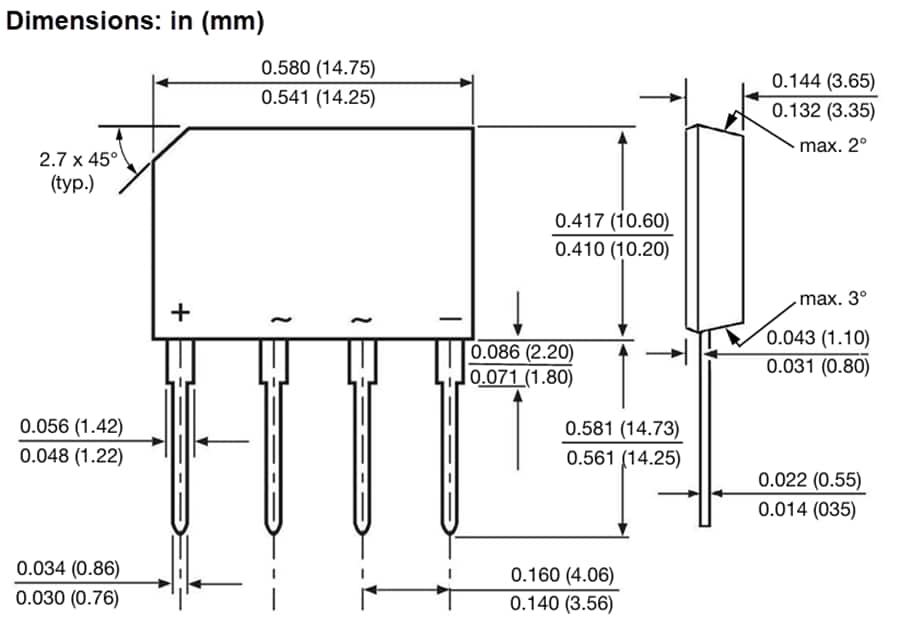

Abmessungen
