Vishay / Sfernice MEPIC Dünnschichtwiderstände
Vishay/Sfernice Massive Electro-Pyrotechnic Initiator Chip (MEPIC) Dünnschichtwiderstände sind SMD-Varianten (Surface Mount Device), die für pyrotechnische Anwendungen entwickelt wurden. Diese Widerstände wandeln elektrische Energie in ein präzises elektrothermisches Profil um, um eine Reihe von pyrotechnischen Ereignissen in einer kontrollierten energetischen Reaktion auszulösen. Die Standardgehäusegeometrie (SMD) ermöglicht die Implementierung der in den Bauteilen verwendeten Bestückung, um eine hohe Produktivität zu erzielen. Die MEPIC SMD-Widerstände zeichnen sich durch eine Zündenergie bis hinunter zu 1,0 mJ , eine Zündzeit bis hinunter zu 250μs und eine Zündung mittels Joule-Effekt aus. Diese Widerstände wurden speziell entwickelt, um eine Alternative zur Brückendrahttechnologie (BW) mit dem gleichen Betriebsverhalten zu bieten. Zu den typischen Applikationen gehören Bergbau, Abbruch und Feuerwerk.
Der aktive MEPIC-Bereich wird mit einem primären pyrotechnischen Material imprägniert, um einen engen Kontakt für eine optimale Wärmeübertragung der Wärmeenergie zu gewährleisten. Die beiden Hauptmerkmale der MEPIC-Widerstände sind „All Fire“ (AF) und „No Fire“ (NF). Der AF stellt die Ansteuerung dar, bei der die abgegebene Energie zum Primer übertragen wird, um die Zündung zu erzeugen. Der NF stellt die Immunität des Widerstands mit Primer gegen elektromagnetische Umweltverschmutzung und elektrische Durchgangstests dar.
Merkmale
- Oberflächenmontierbares Design für Standard-Montageverfahren
- Nur SMD-Gehäusegröße 0805 verfügbar
- Der aktive Bereich ist für präzise Leistungen ausgelegt
- Kompatibilität mit pyrotechnischen Elementen muss in einer realen Umgebung getestet werden
- Zündenergie bis hinunter zu 1 mJ
- Zündzeit bis zu 250 μs
- Ohmwert: 2 Ω bis 8 Ω, ± 10 % (typisch)
- Joule-Effekt zum Zünden
- Einfache Einrichtung durch Design der verfügbaren Zündstufen
- Sehr vorhersehbares, reproduzierbares und zuverlässiges Verhalten
Applikationen
- Bergbau/elektronische Detonatoren
- Abriss/Digitale Sprengsysteme
- Feuerwerk/E-Match
- Pyrotechnik

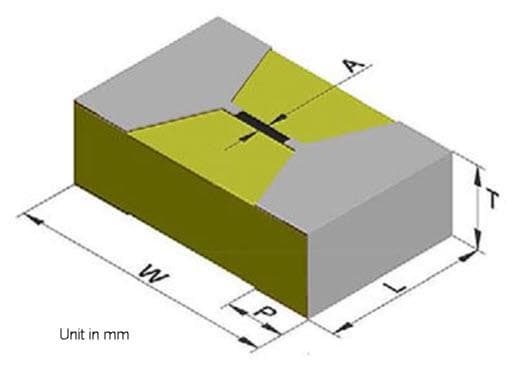

Maßbild
Veröffentlichungsdatum: 2024-04-15
| Aktualisiert: 2024-05-08
