Toshiba Lösungen für Überwachungskameras
Toshiba Lösungen für Überwachungskameras sind diskrete Hochleistungs-Halbleiterbauelemente für Kameraapplikationen. Die Entwicklung funktionsreicher Überwachungskameras ist besonders schwierig, da sie ein effizientes Leistungsmanagement und eine hohe Signalqualität erfordern. Das Produktangebot an MOSFETs, LDO-Reglern, Motorsteuerungstreibern, Optokopplern und weiteren Bauelementen von Toshiba nutzt die neuesten Technologien, um Designer bei der Bewältigung von Herausforderungen des Stromverbrauchs in platzbeschränkten Designs zu unterstützen.
Merkmale
- MOSFETs mit geringem Einschaltwiderstand ermöglichen einen Betrieb mit hohem Wirkungsgrad
- Großes Produktangebot von Leistungsmanagement- ICs für eine verbesserte Steuerung verschiedener Leistungsmanagement-Subsystemen
- Niedriger Betriebswiderstand und niedrige Kapazität ermöglichen einen hohen Signalschutz und eine hohe Signalqualität
- Einhaltung der neuen Sicherheitsstandards (IEC-62368-1) (eFuse-IC)

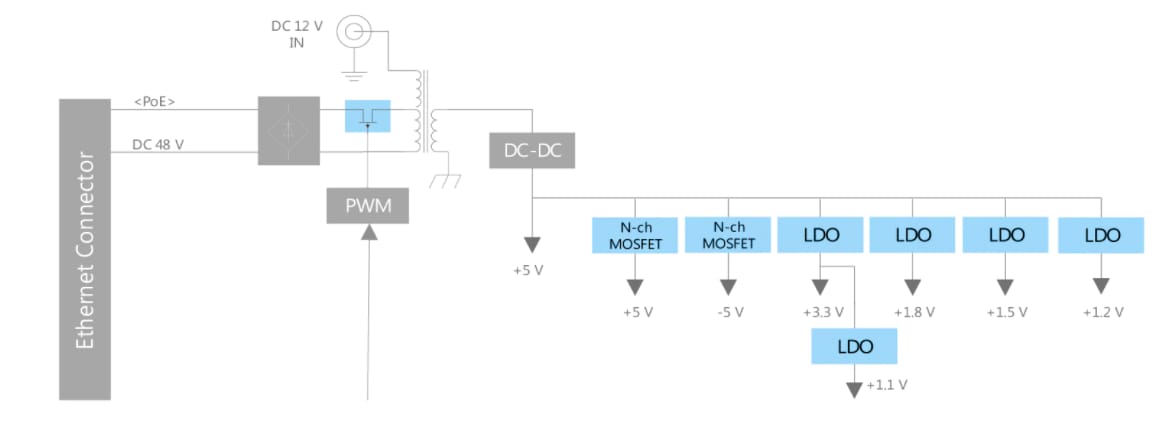

Kamera-Netzteil
Die MOSFETs mit hoher Widerstandsspannung und einem niedrigen Einschaltwiderstand eignen sich für PWM-Schaltkreise von DC/DC-Wandlern. Indem der Einschaltwiderstand niedrig gehalten wird, können die Wärmeerzeugung und der Stromverbrauchsowie der Ausgangsverlust reduziert werden. Die Leistungs-MOSFET-Produkte von Toshiba verwenden Gehäuse mit hoher Wärmeableitung, um die Wärmeerzeugung weiter zu reduzieren.
Darüber hinaus ist eine Spannungsumwandlung für MCUs und SoCs für die Kommunikation unerlässlich. Sie sind gegenüber Versorgungsspannungen sehr empfindlich und in einigen Fällen ist auch die für die Transientenspannungrückmeldung erforderliche Leistung hoch. Die LDO-Regler von Toshiba liefern einehohe Leistungsfähigkeit mit verbesserter PSRR und verbessertem Last-Einschwingverhalten mit minimalem Stromverbrauch, wodurch die Stromversorgungsschaltung weiter verbessert wird.
Empfohlene Produkte für die Stromversorgung
SSM3K376R, TPH5900CNH, TCR3RM, TCR2EF11, TCR2EF12, TCR2EF15, TCR2EF18, TCR2EF33

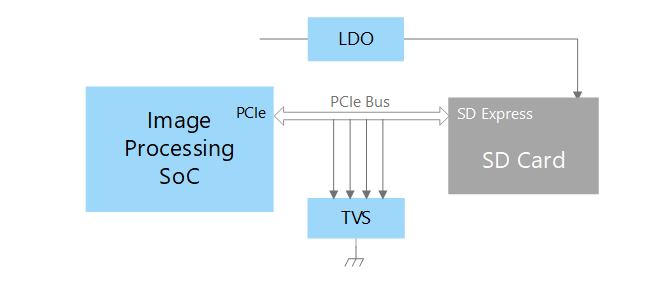

Kamera-Speicherschnittstelle
Beim Ansteigen der Speicherkapazität und derGeschwindigkeit steigt auch der Stromverbrauch, wenn SD-Karten benutzt werden, wodurch die Transientenspannung zum Problem wird. Darüber hinaus werden SoCs, die SD-Karten steuern, mit feineren Rasterverfahren niedrigspanniger. Da der SD-Kartensteckplatz dem Außenbereich ausgesetzt ist, ist das Risiko von Umwelteinflüssen unvermeidbar. Dadurch stellen Schäden, die durch eine elektrostatische Entladung (ESD) verursacht werden, ein hohes Risiko dar.
Der LDO-Regler von Toshiba liefert einehohe Leistungsfähigkeit mit verbessertem Last-Einschwingverhalten und minimalem Stromverbrauch, wodurch eine Optimierung der SD Kartenleistung ermöglicht wird. Toshiba bietet außerdem TVS-Dioden (ESD-Schutzdioden) zum Schutz von internen Schaltungen gegen unerwartete ESDs, die sie beschädigen können. Diese TVS-Dioden sind zur Reduzierung der Einfügungsdämpfung und Dämpfung von elektrischen Signalen ausgelegt und für Signalleitungen mit einer Geschwindigkeit von bis zu 10 GBit/s verfügbar.
Empfohlene Produkte für die Kamera-Speicherschnittstelle

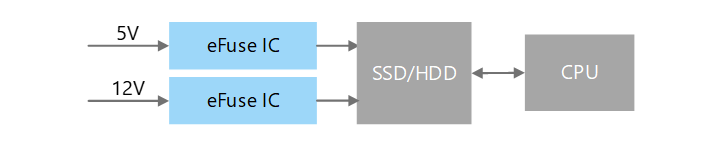

Speicherleistung des Aufzeichnungsgeräts
Überwachungskameras müssen 24 Stunden am Tag, 365 Tage im Jahr betrieben werden. Daher wird der Strom des Systems niemals ausgeschaltet, jedoch ist die Speicherkapazität von HDDs und SSDs, die im Aufzeichnungsgerät verwendet wird, begrenzt. Wenn es an der Zeit ist, die volle Speicher-Bauteile zu ersetzen, wird das Gerät nicht zuerst abgeschaltet. Stattdessen ist es Hot-Swap-fähig. Dies erfordert Funktionen im eFuse-IC von Toshiba, die zum Schutz von Stromleitungen vor Hot-Swap-Nebenwirkungen, wie z. B. routinemäßige Überspannungen, Kurzschluss, Überstrom, Überspannung und Einschaltstromunterdrückung, beitragen. Dieser eFuse-IC ist IEC62368-1-zertifiziert.
Empfohlene eFuse-Produkte für die Stromversorgung des Speichergeräts
