Texas Instruments XDS110ISO-EVM Isolated Plug-in Board

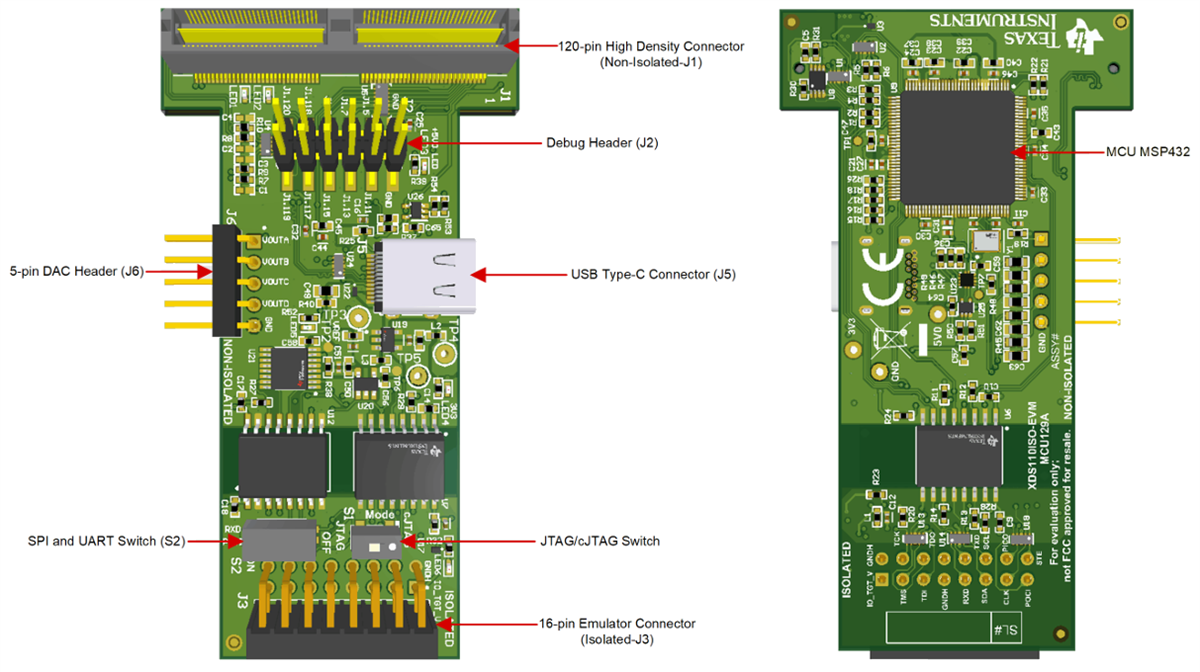

Das isolierte Plug-in-Board XDS110ISO-EVM von Texas Instruments ist eine programmierbare Echtzeit-Debug- und Flash-Konfiguration für C2000™ und Arm-basierte Prozessor-ControlSOMs. Das XDS110ISO-EVM ist über einen nicht isolierten 120-Pin-Steckverbinder oder einen elektrisch isolierten 16-Pin-Steckverbinder mit C2000 und den ControlSOMs des Arm-basierten Prozessors verbunden. Jeder Steckverbinder bietet JTAG-, cJTAG- und SWD-Unterstützung sowie einen Vollduplex-UART-Anschluss.

Das XDS110ISO-EVM isolierte Plug-in Board von TI unterstützt zwei zusätzliche Merkmale für die Verwendung beim Debugging von Zielboards: eine serielle Peripherieschnittstelle (SPI) für vier isolierte Digital-Analog-Wandler(DAC)-Kanäle und bis zu sechs digitale und vier analoge nicht-isolierte Kanäle. Die integrierte Emulationslogik ermöglicht Emulation und Debugging unter Verwendung von Standard-Entwicklungstools, beispielsweise Code Composer Studio™.

Merkmale

XDS110 Plug-In-Board für Echtzeit-Debugging und Flash-Programmierung von C2000 und Sitara-controlSOMs
Isolierter 16-Pin-Anschluss mit JTAG/cJTAG/SWD-Unterstützung, Vollduplex-UART und vier DAC-Kanälen
16-Pin isolierter Anschluss für TI 14-Pin, TI 20-Pin und ARM 10-Pin Adapterkarten

Nicht isolierter 120-Pin-Steckverbinder mit bis zu 15 W Stromversorgung, JTAG/cJTAG/SWD, bis zu 6 digitalen I/O und 4 analogen Kanälen und Vollduplex-UART
