Texas Instruments TCAN843-Q1 Fahrzeug CAN FD TRANSCEIVER

Die CAN FD Transceiver TCAN843-Q1 von Texas Instruments für den Automobilbereich sind Hochgeschwindigkeits-Controller Area Network (CAN)-Geräte, die die Anforderungen der physikalischen Schicht der Norm ISO 11898-2:2024 erfüllen. Dieser Einschwinger-Prüfkopf reduziert den Systemstrom derBatterie, indem sie mithilfe des INH Ausgang selektiv das erforderliche Stromversorgungssystem aktivieren. Das TCAN843-Q1 Gerät unterstützt sowohl klassisches CAN als auch CAN FD Datenraten bis zu 5 Megabit pro Sekunde (MBit/s). Dieses Gerät arbeitet in den Modi Normal, Stumm, STANDBY und stromsparend. Der VIN- des Transceivers TCAN843-Q1 ist mit dem IO des Mikrocontrollers verbunden und unterstützt einen Versorgungsspannungsbereich von 3,3 V bis 5,5 V. Dieses Gerät TCAN843-Q1 ist nach AEC-Q100 für Fahrzeuganwendungen qualifiziert. Der Transceiver 843-Q1 eignet sich ideal für Beleuchtung, Automobil-Gateways, Fahrerassistenzsysteme (ADAS), Cluster, Hybrid- und Antriebssysteme, Elektrofahrräder und den industriellen Transport.

Der Einschwinger-Prüfkopf TCAN843-Q1 verfügt über die folgenden Schutzfunktionen: Thermal-Shutdown (TSD), TXD-dominante Auszeit (TXD DTO), Load-Dump-Unterstützung auf VSUP, Unterspannungsschutz und ±40 V CAN-BUS-Defekt-Schutz. Dieser Einschwinger-Prüfkopf ist in 14-poligen gekapselten (SOT und SOIC) und gehäuselosen (VSON) Ausführungen mit benetzbaren Flanken für eine verbesserte Fähigkeit zur automatischen optischen Inspektion (AOI) erhältlich.

Merkmale

  • AEC-Q100-qualifiziert für Fahrzeuganwendungen
  • Fähig für die funktionale Sicherheit
  • Dokumentation zur Unterstützung des Designs von funktionalen Sicherheitssystemen ist verfügbar
  • Erfüllt die Anforderungen der ISO 11898-2:2024
  • Breiter EingangsSpannungsbereich
  • Unterstützt klassischen CAN und CAN FD bis zu 5 Mbps
  • Unterstützt 3,3 V bis 5,5 V VIO-Pegelumsetzung
  • Betriebsmodi:
    • Normaler Modus
    • Stummmodus
    • Standby-Modus
    • Ruhemodus mit geringem Stromverbrauch
  • Hochspannungs-INH- Ausgang zur SystemLeistungssteuerung
  • Lokale Aufwachunterstützung über den WAKE-Pin
  • Definiertes Verhalten im ausgeschalteten Zustand
  • Bus- und IO-Klemmen sind hochohmig (keine Last für den Betriebsbus oder die Anwendung).
  • Schutzfunktionen:
    • ±40 V CAN-BUS fehlertolerant
    • Lastabwurfunterstützung auf VSUP
    • ESD-Schutz gemäß IEC
    • Unterspannungsschutz
    • Übertemperaturschutz
    • TXD-dominantes Status-Timeout (TXD DTO)
  • Erhältlich in einem bedrahteten 14-Pin-SOT- und SOIC-Gehäusen und unbedrahteten VSON-Gehäuse mit benetzbaren Flanken für eine verbesserte automatische optische Inspektionsfunktion (AOI)

Applikationen

  • Karosserieelektronik und Beleuchtung
  • Automotive-Gateway
  • Erweiterte Fahrerassistenzsysteme (ADAS)
  • Infotainment- und Kombi-Systeme
  • Hybrid-, Elektro- und Antriebssysteme
  • Fahrzeuge für den Personennahverkehr wie Elektrofahrräder
  • Industrieller Transport

Schaltschema

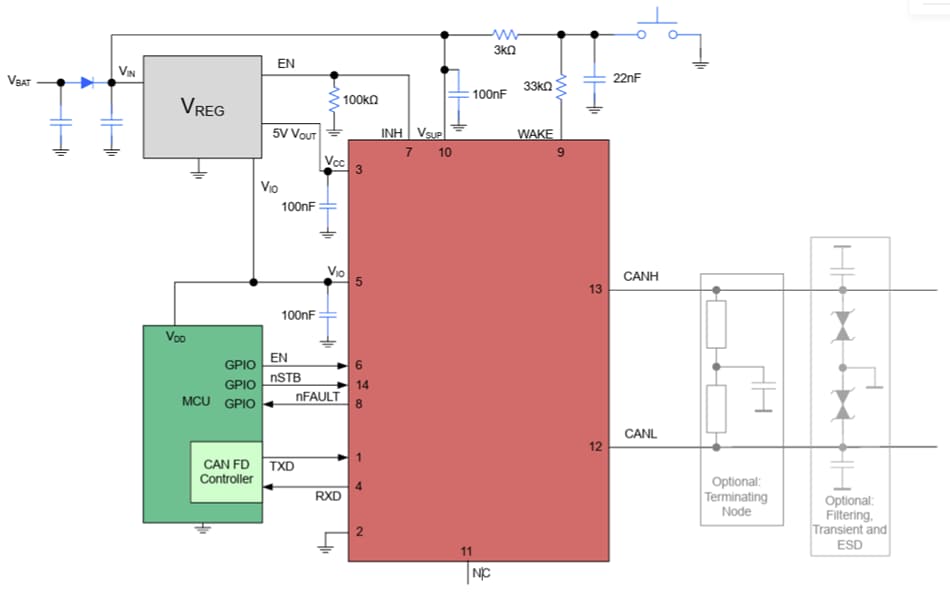

Schaltplan - Texas Instruments TCAN843-Q1 Fahrzeug CAN FD TRANSCEIVER

Blockdiagramm

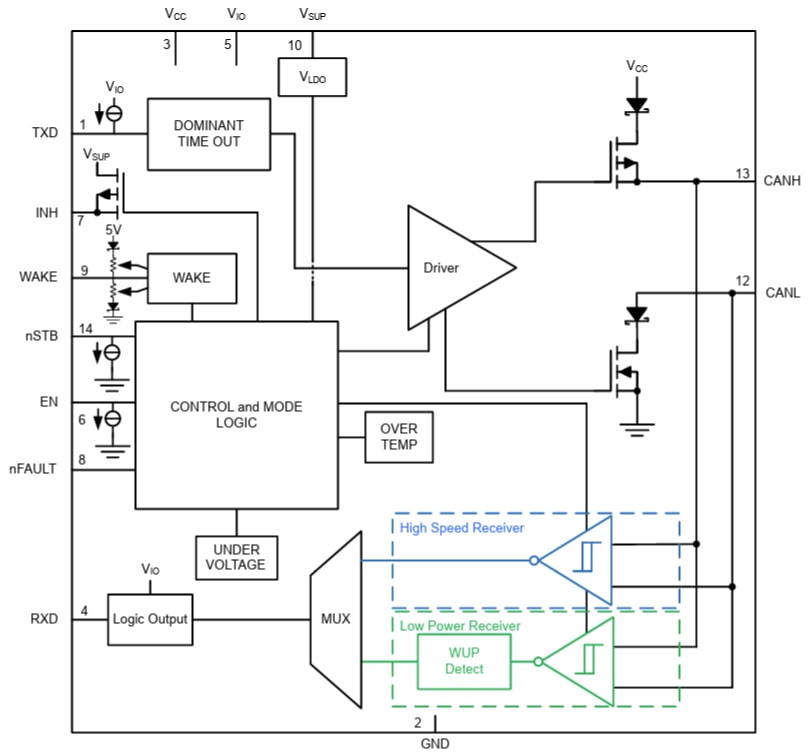

Blockdiagramm - Texas Instruments TCAN843-Q1 Fahrzeug CAN FD TRANSCEIVER
