Texas Instruments TAS2120 Audioverstärker
Der Texas Instruments TAS2120 Audioverstärker ist ein Mono-Audioverstärker der Klasse D mit Digitaleingang und integriertem Boost für eine höhere Leistungsabgabe in batteriebetriebenen Systemen. Dieser Verstärker ist für eine hervorragende Batterielaufzeit für die Wiedergabe von Musik und für Sprachanrufe optimiert. Fortschrittlicher Wirkungsgrad-Optimierungsfunktion, wie z. B. die Y-Brücke und spezielle Algorithmen ermöglichen es dem Bauteil in allen Leistungsbereichen des Betriebs einen erstklassigen Wirkungsgrad zu erzielen. Der TAS2120 Verstärker der Klasse D ist in der Lage, mit Hilfe des integrierten Boosts der Klasse H eine Ausgangsleistung von 8,2 W zu liefern. Dieses Bauteil unterstützt einen vorausblickenden Algorithmus-basierten optimalen Aufwärtsspannungspegel, um der Ausgabe des Audiosignals zu entsprechen. Dies liefert die gesamte für die Spitzenleistung erforderliche Energie und reduziert gleichzeitig den durchschnittlichen Stromverbrauch erheblich. Der Verstärker TAS2120 eignet sich ideal für intelligente Lautsprecher mit Sprachassistenz, BLUETOOTH® und drahtlose Lautsprecher, Gebäudeautomation, Tablets, Wearables, Laptops und Desktop-Computer.
Bis zu vier Geräte können über die I2S/TDM- und I2C-Schnittstellen einen gemeinsamen Bus nutzen. Dieser Verstärker unterstützt auch vordefinierte, auf dem Hardware-Pin basierende Steuerungen, mit denen das Bauteil konfiguriert werden kann. Der TAS2120 Audio-Verstärker ist in einem 26-Pin-QFN-Gehäuse mit einem Rastermaß von 0,4 mm erhältlich.
Merkmale
- Leistungsstarker Verstärker der Klasse D:
- Ausgangsleistung (RMS) von 8,2 W bei 1 % THD+N
- Boost von 14,75 V mit maximaler Strombegrenzung von 5,1 A
- Erstklassiger Wirkungsgrad
- Bis zu 91 % Wirkungsgrad bei 1 W, 8 Ω Last
- Leerlaufkanal-Stromversorgung von 14,7 mW, Rausch-Gate ausgeschaltet
- Kanal-Standbyleistung von 5,3 mW, Rausch-Gate eingeschaltet
- Integrierte Y-Brücke für 1,8 V VDD
- Erweiterter Boost der Klasse H mit einer Schrittgröße von 33 mV
- Hochleistungs-Audiokanal:
- A-wt. von 4,2 µV Leerkanalrauschen
- Dynamikbereich: 114,4 dB
- THD+N von -90 dB
- Geringe EMI-Leistung dank ERC und SSM
- Gruppenverzögerung von <1 µs="" zwischen="" den="">
- Erweiterte integrierte Funktionen
- Hocheffiziente Signalerkennungsmodi
- Hochgenauer Versorgungsspannungswächter und Temperatursensor
- Programmierbare Batterie-Strombegrenzung bei einer Schrittgröße von 39 mA
- Boost-Sharing zwischen zwei Bauteilen
- Externer Boost-Steueralgorithmus der Klasse H
- Benutzerfreundliche Funktionen
- HW-Pin-Steuerung oder I2C-basierte Steuerung
- Interner Boost oder externe PVDD-Versorgung
- Taktgesteuertes Hoch- und Herunterfahren
- Automatische Taktratenerkennung von 16 kHz, Frequenzbereich von 16 kHz bis 192 kHz
- MCLK-freier Betrieb
- Wärme- und Überstromschutz, Stromversorgung und digitales Audio
- Stromversorgungen und Benutzer-Schnittstelle:
- 2,5 V bis 5,5 V VBAT
- 2,5 V bis 10 V VBAT_SNS
- 1,65 V bis 1,95 V VDD
- 1,8 V oder 3,3 V IOVDD
- 8 Kanäle I2S/TDM
- 26-Pin-QFN-Gehäuse mit einem Rastermaß von 0,4 mm
Applikationen
- Smart-Lautsprecher mit Sprachunterstützung
- Bluetooth- und Drahtlos-Lautsprecher
- Gebäudeautomation
- Tablets und Wearables
- Laptop- und Desktop-Computer

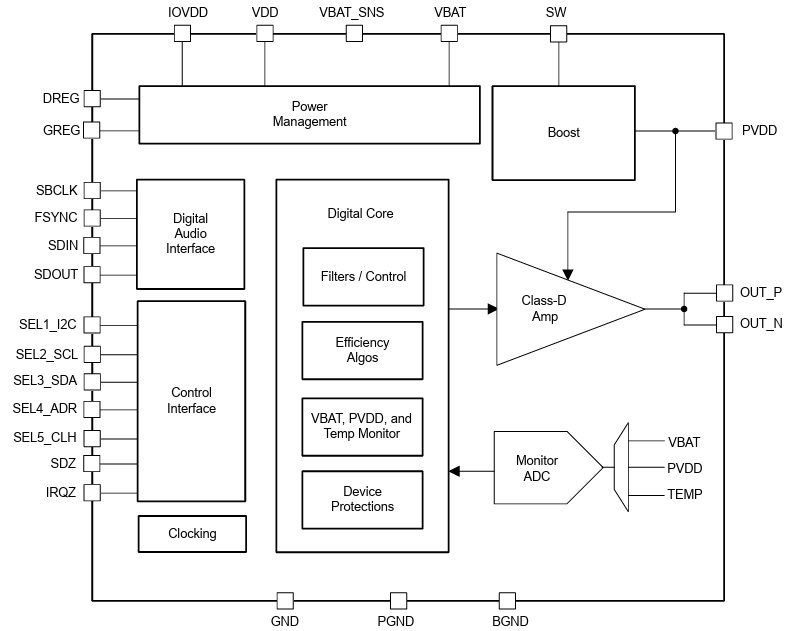

Funktionales Blockdiagramm
