Texas Instruments SN74LV594A/SN74LV594A-Q1 serielle Schieberegister

Die seriellen 8-Bit-Parallel-Out-Schieberegister SN74LV594A/SN74LV594A-Q1 von Texas Instruments sind für den VCC -Betrieb von 2 V bis 5,5 V ausgelegt. Der SN74LV594A-Q1 ist für Fahrzeuganwendungen qualifiziert (AEC-Q100) und ist in einem QFN-Gehäuse mit benetzbarer Flanke (WBQB) erhältlich. Der TI SN74LV594A/-Q1 bietet eine direkte Übersteuerung, die auf Schieberegister und Speicherregister löscht.

Merkmale

  • AEC-Q100-qualifiziert für Fahrzeuganwendungen (SN74LV594A-Q1):
    • Gerätetemperaturklasse 1 bei -40 °C bis +125 °C, TA
    • Gerät HBM ESD-Klassifizierungsstufe 2
    • CDM-ESD-Bauteilklassifikation Stufe C6
    • Verfügbar im QFN-Gehäuse mit benetzbarer Flanke (WBQB)
  • VCC -Betrieb von 2 V bis 5,5 V
  • Maximaler tpd von 6,5 ns bei 5 V
  • Typische VOLP (Output Ground Bounce) < 0,8="" v="" bei="">CC = 3,3 V, TA = 25 °C
  • Unterstützt Mixed-Mode-Spannungsbetrieb an allen Ports
  • 8-bit-Schieberegister mit seriellem Eingang, parallelem Ausgang und Speicher
  • Unabhängige direkte Übersteuerung löscht Schiebe- und Speicherregister
  • Unabhängige Takte für Schiebe- und Speicherregister
  • Latch-Up-Leistung übertrifft 100 mA gemäß JESD 78, Klasse II

Applikationen

  • Ausgangserweiterung
  • LED-Matrix-Steuerung
  • 7-Segment-Display-Steuerung
  • EKG-Elektrokardiogramme
  • Speicher-Server
  • EPOS, ECR und Kassenschubladen
  • Server und Hochleistungs-Computing

Datenblätter

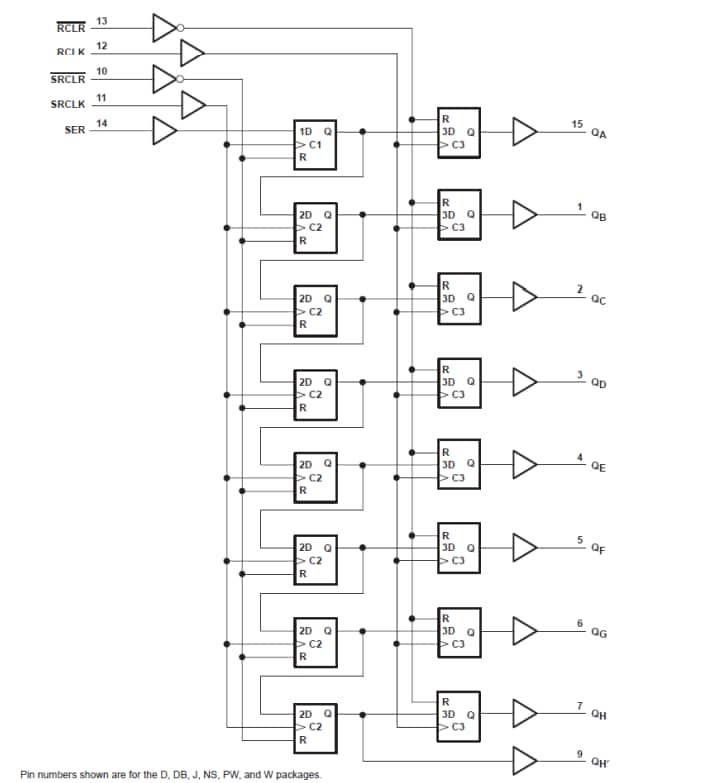

SN74LV594A Logik-Diagramm (positive Logik)

Applikations-Schaltungsdiagramm - Texas Instruments SN74LV594A/SN74LV594A-Q1 serielle Schieberegister

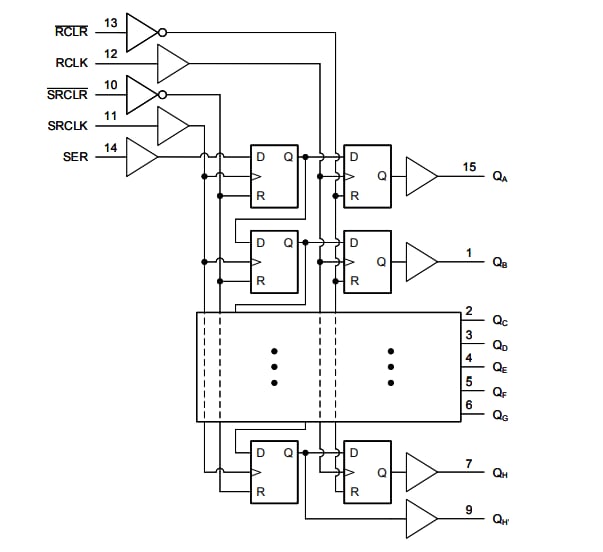

SN74LV594A-Q1 Logik-Diagramm (positive Logik)

Applikations-Schaltungsdiagramm - Texas Instruments SN74LV594A/SN74LV594A-Q1 serielle Schieberegister
