STMicroelectronics A2C50S65M2 und A2C50S65M2-F ACEPACK™ 2 Leistungsmodule

STMicroelectronics A1P50S65M2 und A1P50S65M2-F ACEPACK™ 2 Leistungsmodule verfügen über eine CIB-Topologie (Converter Inverter Brake, CIB) für den Einsatz in Industrie-Leistungsapplikationen, einschließlich Industrie-Motorantriebe, Solarmodule, USV, Schweißwerkzeuge und Leistungsmanagementlösungen. Mit einem integrierten NTC-Thermistor bieten diese hochzuverlässigen Leistungsmodule den besten Kompromiss zwischen Leitungs- und Schaltverlust, wodurch der Wirkungsgrad aller Wandlersysteme von bis zu 20 kHz optimiert wird.

Diese Leistungsmodule werden in Lötpin- (A2C50S65M2) und PressFIT-Optionen (A2C50S65M2-F) für eine flexible und stabile Montage angeboten.

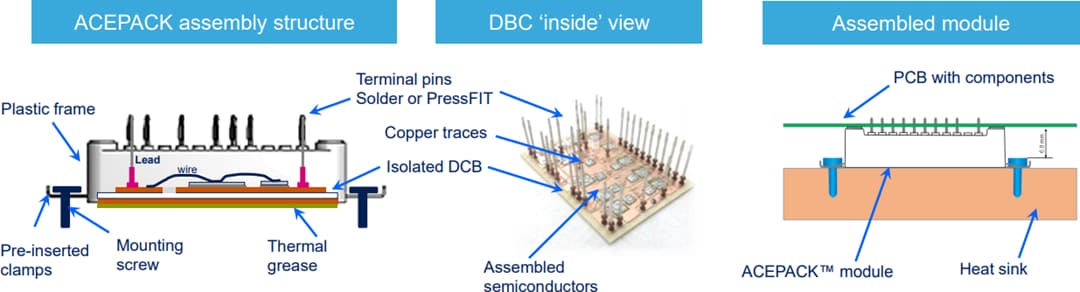

ACEPACK 2 Leistungsmodul
- DBC Cu Al₂O₃ Cu

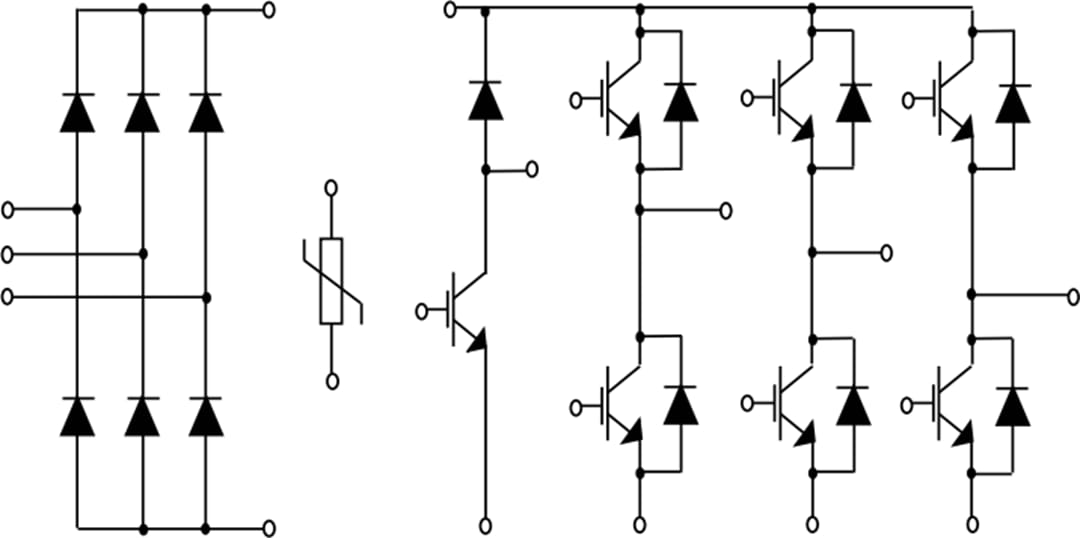

CIB-Topologie (Wandler-Inverter-Brake, CIB):
- 1.600-V-Gleichrichter mit sehr geringem Spannungsabfall für Wandler
- IGBTs und Dioden mit 650 V, 50 A
- Sanfte und schnelle Freilaufdiode
Integrierter NTC
