Renesas Electronics Reine Sinuswellen-Home-Wechselrichterlösung
Die Renesas Electronics reine Sinuswellen-Home-Wechselrichterlösung bietet 50 Hz/60 Hz mit 230 V AC, die vom Li-Ionen-Batterie-Backup-System erzeugt werden. Die Kapazitätsbereiche (Nennwerte) reichen von 800 VA bis 1.800 VA, abhängig von der Batteriegröße und der Backup-Anforderung. Die Produktleistung wird durch ein intelligentes Batteriemanagementsystem (BMS) verwaltet und gesteuert. Und ein LCD zeigt die wichtigsten Leistungsstatistiken der Wechselrichterbatterie an, die Benutzern dabei helfen, Aktivitäten im Voraus zu planen.
Merkmale
- Ein Niederfrequenz- und Hochfrequenz-Wechselrichter, der von der gleichen Lösung abgeleitet wird
- Isoliertes System zur Verfolgung des AC-Ausgangs
- Hilfs-Flyback-Stromversorgung für isolierte Systeme
- Der RL78/G14 kostengünstige MCU führt den Nieder- und Hochfrequenz-H-Brücken-Antrieb aus
Applikationen
- Home-Wechselrichter
- Universal-Wechselrichter
- Batteriemanagementsystem

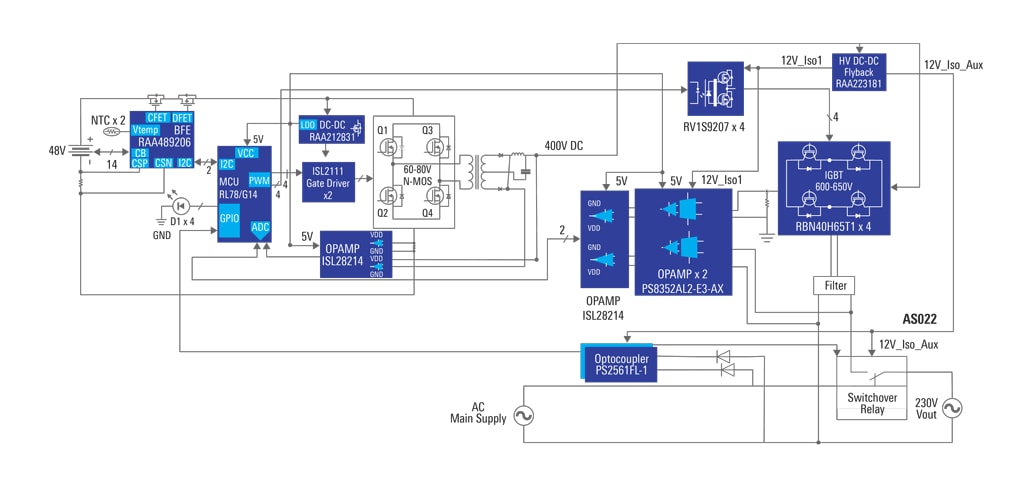

SYSTEMBLOCKDIAGRAMM
EMPFOHLENE PRODUKTE
Renesas Electronics RAA489206 16-Zellen-Batterie-Frontend (BFE)
Wesentliche Komponente eines BMS, das den Batteriestatus und die Betriebsumgebung regelmäßig scannt.
Renesas Electronics RV1S92xxA/22xxA 8,2-mm-Kriechstrecken-Optokoppler
Optisch gekoppelte Isolatoren, die eine Leuchtdiode enthalten.
Renesas Electronics RAA223181 900-V-Offline-Flyback-Regler
Verfügt über einen integrierten 900-V-MOSFET mit 10 Ω, der für Smart-Meter-Netzteile optimiert ist.
Renesas Electronics RV1S92xxA IC-Optokoppler
IGBT- und IPM-Treiber in winzigen LSSO5-Gehäusen mit einem 0,65 mm-Stiftraster und 8,2 mm Kriechstrecke.
WEITERE APPLIKATIONSLÖSUNGEN
Erfahren Sie, wie die ergänzenden Produktportfolios von Renesas mit Analog + Power + Embedded-Verarbeitung zusammenarbeiten, um umfassende Lösungen zu liefern.
Veröffentlichungsdatum: 2022-10-03
| Aktualisiert: 2022-10-03
