Renesas Electronics ISL99390FRZ 90 A SPS-Modul (Smart Power Stage)
Das ISL99390FRZ 90 A SPS-Modul (Smart Power Stage) von Renesas Electronics ist kompatibel mit den ISL68/69xxx DMP-Controllern (Digital Multiphase) und Phasendoublern (ISL6617A). Das 90 A SPS bietet eine hervorragende Genauigkeit beri der Strommessung über Leitung, Last und Temperatur. Die Kombination eines digitalen PWM-Controllers von Renesas mit dem SPS ermöglicht ein präzises Leistungsmanagement auf Systemebene und ein effizientes Einschwingverhalten für Lastleitungs-basierte Regler. Die Bauteile vereinfachen das Design, indem sie die typischen DCR-Sensornetzwerke und die dazugehörigen thermischen Bauelemente überflüssig machen.
Das Renesas ISL99390FRZ 90 A SPS-Modul ist in einem thermisch verbesserten 5x6-Gehäuse erhältlich und ermöglicht hochdichte Designs.
Der ISL99390FRZ verfügt über einen Tri-State-PWM-Eingang, der mit mehrphasigen PWM-Controllern und Phasenverdopplern zusammenarbeitet, um auch bei anormalen Betriebsbedingungen eine robuste Lösung zu gewährleisten. Das Bauteil verbessert außerdem das Betriebsverhalten und die Zuverlässigkeit des Systems mit integriertem Fehlerschutz, einschließlich HFET-Überstrom, kurzgeschlossenem HFET, Smart-Reverse-Überstrom (SROCP), Übertemperatur (OTP) und VCC-Unterspannungssperre (UVLO).
Merkmale
- Eingabebereich +3.0 V bis +16 V
- 8 mV/°C Temperaturüberwachung TOUT
- Umfassender Fehlerschutz für hohe Systemzuverlässigkeit
- High-Side-FET- Kurzschluss- und Überstromschutz
- Intelligenter Rückwärts-Überstromschutz (SROCP)
- Übertemperaturschutz
- VCC Unterspannungssperre (UVLO)
- Kontinuierliches Signal mit einer Genauigkeit von ±3 % für den Strommonitor
- Unterstützt 90 A DC
- 3,3 V kompatibel Tri-State-PWM-Eingang
- Aktiviert Eingang und Fehlermeldungen
- Betrieb im stromsparenden Modus
- Bis zu 1,25 MHz Schaltfrequenz
- RoHS-konform, 5x6 QFN-Gehäuse
Applikationen
- Beschleuniger (GPU, ASIC, künstliche Intelligenz)
- Core, Grafik und Speicher-VRs für Mikroprozessoren
- VR mit hoher Dichte für Server, Netzwerke und Computer
- POL DC/DC-Wandler und Videospielkonsolen

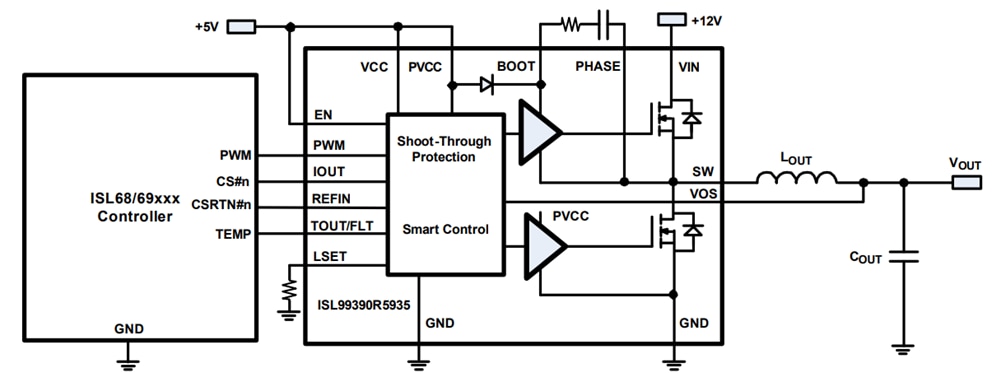

Vereinfachtes Applikations-Blockdiagramm
