Qorvo RFFC5071A & RFFC5072A Breitband-Synthesizer/VCOs
Bei den Qorvo RFFC5071A und RFFC5072A Breitband -Synthesizern/VCOs handelt es sich um rekonfigurierbare Bauteile mit einem integrierten Fractional-N- Phasenregel-Schleifen - Synthesizer (PLL), einem spannungsgesteuerten Oszillator (VCO) und entweder einem oder zwei hochlinearen Mischern. Der fraktionale N- Synthesizer verwendet einen fortschrittlichen Sigma-Delta-Modulator, der ultrafeine Schritt und Größen sowie geringe Störprodukte erzeugt. Der VCO verfügt über TemperaturkompensationsSchaltungen, die ein stabiles Betriebsverhalten über den Betriebstemperaturbereich von 40°C bis +85°C gewährleisten. Die PLL/VCO-Engine ermöglicht in Kombination mit einem externen Schleifenfilter die SIGNALE von lokalenOszillatorsignalen (LO) von 85 MHz nach 4.200 MHz. Das LO-Signal wird gepuffert und an die integrierten HF-Mischer weitergeleitet, die die Frequenzen von 30 MHz in 6.000 MHz umwandeln. Der Bias-Strom des Mischers ist programmierbar und kann für Applikationen, die einen geringeren Stromverbrauch erfordern, reduziert werden.
Die Qorvo- Bauteile RFFC5071A und RFFC5072 können so konfiguriert werden, dass sie als Signalquellen fungieren, indem die integrierten Mischer umgangen werden. Die Programmierung des Gerätes erfolgt durch ein einfaches 3-wire Serielle Schnittstelle. Darüber hinaus ermöglicht ein einzigartiger Programmier-Modus die Steuerung von bis zu vier Bauteilen über einen gemeinsamen seriellen BUS, wodurch die Notwendigkeit separater Chip-Auswahl- Steuerleitungen zwischen jedem Gerät und dem Host- Regler entfällt. Es werden bis zu sechs allgemeine Ausgänge bereitgestellt, die verwendet werden können, um auf interne SIGNALE zuzugreifen oder Bauelemente an der Vorderseite zu steuern.
Die Synthesizer/VCOs RFFC5071A und RFFC5072 werden mit einer Stromversorgung 2,7 V bis 3,3 V betrieben. Die Bauteile sind in einem 32-poligen QFN- Gehäuse mit den Abmessungen 5 mm x 5 mm erhältlich.
Merkmale
- 85 MHz bis 4.200 MHz LO-Frequenz-Bereich
- Synthesizer mit Fractional-N-Technologie und sehr niedrigen Störpegeln
- Typische Schritt-Größe 1,5 Hz
- Vollintegrierte VCO- und LO-Puffer mit geringem Phasenrauschen
- Integriertes Phasenrauschen
- 0,18 ° rms bei 1 GHz
- 0,52 ° rms bei 3 GHz
- HF-Mischer(s) mit hoher Linearität
- Frequenzbereich des Mischers von 30 MHz bis 6.000 MHz
- Eingang IP3: +23 dBm
- Die Mixer-Vorspannung ist für den Betrieb stromsparend einstellbar.
- Vollduplex-Modus (RFFC5071A)
- 2,7 V bis 3,3 V Stromversorgung
- Geringe Stromaufnahme
- 3- oder 4-wire Serielle Schnittstelle
Applikationen
- Breitbandfunkgeräte
- Verteilte Antennensysteme
- Diversity-Empfänger
- Softwaredefinierte Funkgeräte
- Frequenzbandumschalter
- Punkt-zu-Punkt-Funksysteme
- WiMax/LTE-Infrastruktur
- Satellitenkommunikationssysteme
- Breitbandstörsender
- Fernbedienbare Funkköpfe

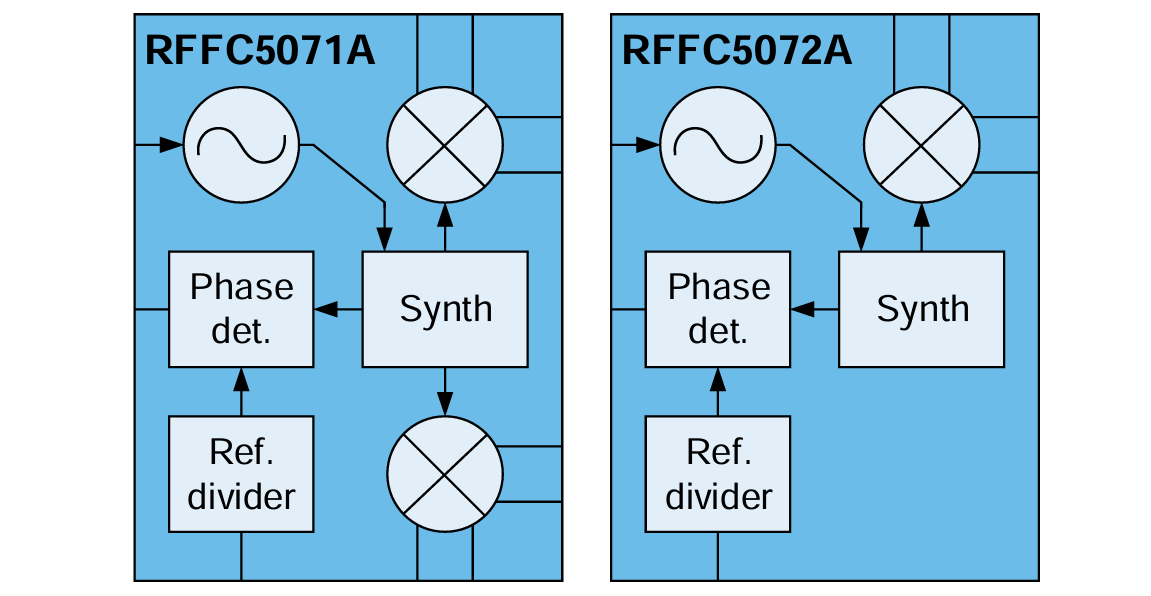

Funktionales Blockdiagramm
