PUI Audio AMP1X2 & AMP2X2 Audioverstärker-Evaluierungsplatinen

Die PUI Audio AMP1X2 und AMP2X2 Audioverstärker-Evaluierungsboards liefern 2 W pro Kanal an 8Ω Lasten und 4 W pro Kanal an 4Ω Lasten bei <1% thd+n,="" während="" einedcv="" dc-versorgung="" verwendet="" wird.="" diese="" platinen="" bieten="" einen="" niedrigen="" ruhestrom,="" thermischen="" überlastschutz="" und="" kurzschlussschutz.="" das="" audioverstärker-board="" amp1x2="" verfügt="" über="" einen="" max9768-mono-verstärker="" der="" klasse="" d="" für="" maximale="" signaltreue.="" das="" audioverstärker-board="" amp2x2="" verfügt="" über="" eine="" max9744-stereo-verstärkerschaltung="" der="" klasse="" d="" für="" maximale="" signaltreue.="" diese="" verstärker-boards="" sind="" 38="" mm="" x="" 38="" mm="" groß="" und="" verfügen="" über="" 100mil-sockel-pins="" für="" vereinfachte prototyping-="" und="" systemintegration.="">

Merkmale

  • 2 W pro Kanal bei 8 Ω Last
  • 4 W pro Kanal bei 4 Ω Last
  • Niedriger Ruhestrom
  • Thermischer Überlastungsschutz
  • Kurzschlussschutz
  • Bereich der Logik-Stromversorgung:
    • 7 mA Subsystem-Stromversorgung (VDD = 3,3 V)
    • Verstärker-Netzteilschaltstrom 4 mA (PVDD = 7 V)
    • Paus = 2 W bei 8Ω (THD < 1="" %,=""> = 7 V)
    • Paus = 4 W bei 4Ω (THD < 1="" %,=""> = 7 V)
  • Spannungsbereich des Verstärker-Netzteils 7 V ≤ PVDD ≤ 9 V
  • Spannungsbereich des Teilsystem-Netzteils 2,7 V ≤ PVDD ≤ 3,6 V
  • Externe Widerstände passen den Verstärkerausgang an
  • SHDN-Eingang, der mit 1,8-V-Logik kompatibel ist
  • Sockel-Pins mit 100-mil-Abstand für Eingangs-, Ausgangs-, Abschalt-, Netzteil- und Masseanschlüsse

Abmessungen

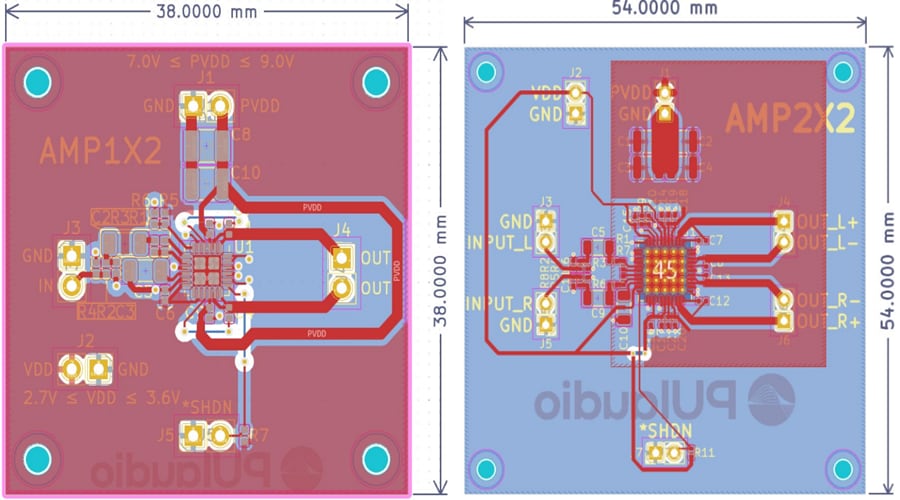

Technische Zeichnung - PUI Audio AMP1X2 & AMP2X2 Audioverstärker-Evaluierungsplatinen
