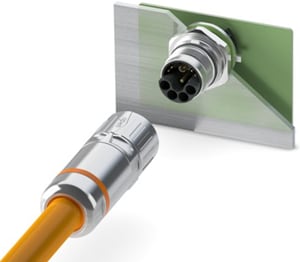

Phoenix Contact PCB-Hybridsteckverbinder M23
Die PCB-Hybridsteckverbinder M23 von Phoenix Contact bieten eine um 80 % schnellere Montage und benötigen 60 % weniger Einbauraum als herkömmliche Litzenkabelkonfektionen. Diese platzsparende 3-in-1-Lösung überträgt zuverlässig Daten, Signale und Strom und stellt Verbindungen von 600 VAC/800 VDC mit Cat5-Datenübertragung bei 100 Mbit/s bereit. Die M23-Serie zeichnet sich durch verbesserte elektromagnetische Verträglichkeit (EMV) und Zuverlässigkeit bei kurzen Abständen und der Beseitigung elektrischer Übertragungspunkte aus. Der Bedarf an zusätzlichen PCB-Steckverbindern entfällt und verbessert so die Kosteneffizienz. Die PCB-Hybridsteckverbinder M23 von Phoenix Contact sind RoHS II-eingestuft und bieten ein zukunftssicheres, bleifreies Gehäuse. Diese Steckverbinder eignen sich ideal für Hydraulik-, Industrie- und Servosteuerungs-Applikationen.
Merkmale
- Komplettes System bestehend aus PCB, Gerät- und Feldsteckverbindern sowie Hybridkabeln
- Spart Zeit und Kosten, da keine Drahtbestückung am Steckverbinder oder im Inneren des Geräts benötigt werden.
- Zuverlässige Übertragung von Signalen, Daten und Energie mit einem Steckverbinder
- Verringert die Komplexität der PCB und das Risiko der EMC
- 80 % schnellere Montage und 60 % weniger Platzbedarf im Vergleich zu Litzendraht-Konfektionen
- Kostengünstig, da keine zusätzlichen PCB-Steckverbinder benötigt werden
Applikationen
- Servosteuerung
- Hydraulik
- Industrie
Technische Daten
- 4+4+4+PE Hybrid-Pin-Anschlussmuster
- Spannungen von bis zu 630 VAC/800 VDC
- Bis zu 30 A Stromstärke
- Bis zu 100 Mbps (Cat5) Datenraten
- Für Wellenschweißprozesse
- RoHS II konform ohne Ausnahme 6c
- UL 2237/PVVA-Zulassung
Leichte Montage
