onsemi NL27WZ04 Dual-Wechselrichter
Die NL27WZ04 Dual-Wechselrichter von onsemi sind leistungsstarke Dual-Wechselrichter, die mit 1,65 V bis 5,5 V in einem Temperaturbereich von -55°C bis +125°C betrieben werden. TTL-kompatible Eingänge mit hoher Impedanz reduzieren die Strombelastung zu Eingangstreibern erheblich, während TTL-kompatible Ausgänge eine verbesserte Schaltrauschleistung bieten. Der geringe Stromverbrauch und die schnellen Schaltfunktionen der NL27WZ04 Dual-Wechselrichter von onsemi eignen sich hervorragend für eine große Auswahl von digitalen Applikationen.
Merkmale
- Für den Betrieb mit 1,65 V bis 5,5 V VCC konzipiert
- 2,0 ns tPD bei VCC = 5 V (typisch)
- Ein-/Ausgangs-Überspannungstoleranz bis zu 5,5 V
- IOFF unterstützt einen teilweisen Abschaltschutz
- 32 mA Senke bei 4,5 V
- ±100 mA Latch-Up-Leistung
- -55 °C bis +125 °C Betriebstemperaturbereich
- Erhältlich in SC-88-, SC-74- und UDFN6-Gehäusen
- Chip-Komplexität <100 FETs
- Statischer Versorgungsstrom von nahezu Null reduziert die Systemleistungsanforderungen erheblich
- Feuchteempfindlichkeit (MSL) 1
- UL 94V-0 Brennbarkeitsklasse
- -Q-Suffix für Fahrzeuganwendungen und andere Applikationen mit besonderen Platz- und Steueränderungsanforderungen, AEC-Q100-qualifiziert und PPAP-fähig
- Bleifrei, Halogenfrei / BFR-frei und RoHS-konform
Applikationen
- Signalumkehrung
- Signalkonditionierung
- Logikschaltungen
- Oszillatorschaltungen
- Timing
- Pegelverschiebung
- Steuerlogik
- Datenkommunikation
- Entprellschalter

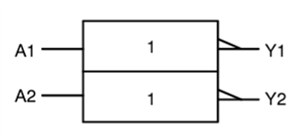

Logiksymbol

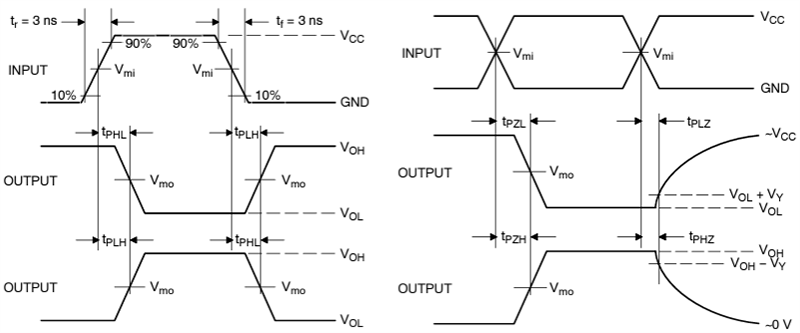

Schaltwellenformen
