onsemi NL17SG14 Hochgeschwindigkeits-CMOS-Schmitt-Wechselrichter
Der onsemi NL17SG14 MiniGate-Hochgeschwindigkeits-CMOS-Schmitt-Wechselrichter ist ein fortschrittlicher Hochgeschwindigkeits-CMOS-Schmitt-Wechselrichter mit einem extrem kleinen Footprint. Die NL17SG14 Eingangsstrukturen bieten Schutz, wenn Spannungen bis zu 4,6 V angewendet werden. Der NL17SG14 von onsemi ist in drei extrem kleinen Gehäusen (SOT-953, SC-88A und UDFN6) erhältlich.
Merkmale
- Breiter VCC -Betriebsspannungsbereich: 0,9 V bis 3,6 V
- Hochgeschwindigkeit von tPD = 3,7 ns (typ.) bei VCC = 3,0 V, CL = 15 pF
- Geringe Verlustleistung von ICC = 0,5 A (max.) bei TA = 25 °C
- 4,6 V überspannungstolerante (OVT) Eingangspins
- Extrem kleine Gehäuse
- NLV Präfix für Fahrzeuganwendungen und andere Applikationen, die einzigartige Platz- und Steueränderungsanforderungen erfüllen; AEC-Q101-qualifiziert und PPAP-fähig
- Diese Bauteile sind blei- und halogenfrei

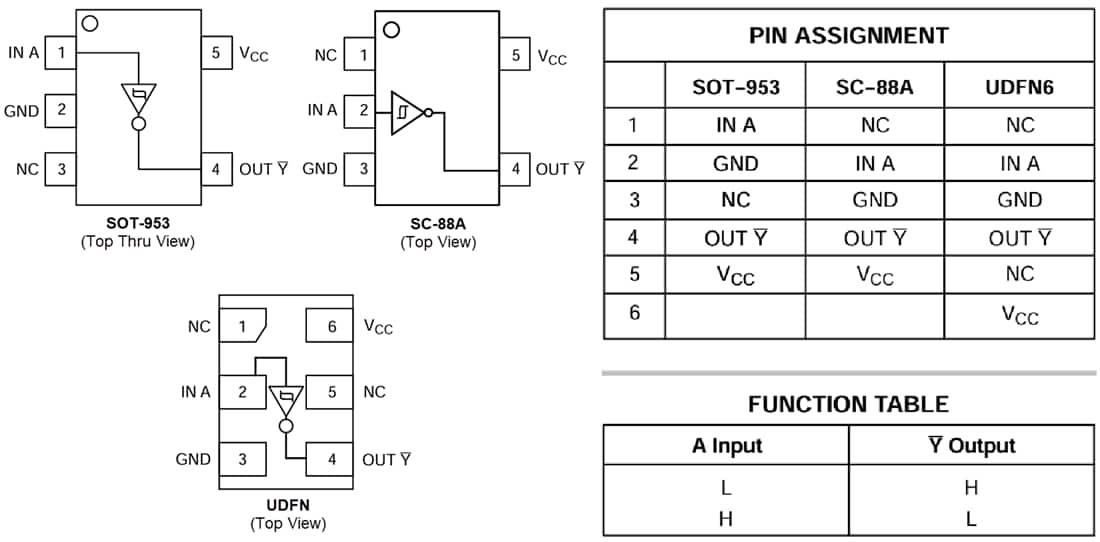

Pinbelegung/Funktionstabelle
