Littelfuse CMA160E1600HF Einzel-thyristor

Der Littelfuse CMA160E1600HF Single Thyristor hat ein Betriebsverhalten 160 A, 1.600 V im Gerät (SCR) in einem PLUS247 Gehäuse. Dieser Thyristor verfügt über eine planare passivierte Chip-Aufbau für Langzeitstabilität und hervorragende Robustheit. Der einzelne Thyristor CMA160E1600HF bietet eine effiziente Dissipation, einen kompakten Footprint und Kompatibilität mit Standard-Montageverfahren. Dieses Gerät ist vollständig RoHs-konform und verwendet Epoxidmaterialien nach UL 94V‑0, um strenge Umwelt- und Sicherheitsstandards zu erfüllen. Der einzelne Thyristor CMA160E1600HF eignet sich ideal für die Netzgleichrichtung bei 50Hz/60 Hz Sanftanlauf-AC-Motorsteuerung, Beleuchtung sowie Temperaturregelung, DC-Motor und Leistungsregelungswandler.

Merkmale

  • Thyristor für Netzfrequenz
  • Planar passivierter Chip
  • Langfristige Stabilität
  • RoHS-konform
  • Epoxidharz erfüllt die Anforderungen gemäß UL 94V-0
  • Industriestandard
  • PLUS247-Gehäuse (Typ TO‑247)

Applikationen

  • Leitungsgleichrichter 50Hz/60Hz
  • Softstart AC-Motorsteuerung
  • Beleuchtungs- und Temperatursteuerung
  • DC-Motorsteuerung
  • Leistungswandler
  • AC-Leistungssteuerung

Technische Daten

  • 1.600 V 160 A bei Tc = 80 °C im PLUS247-Gehäuse
  • 0,15 K/W thermischer Widerstand von RthJC
  • Ableitstrom < 200="" µa="" bei="">c = 25 °C
  • Maximaler Vorwärtsspitzenstrom ITSM 1,4 kA bei Tvj = 45 °C
  • 1,66 V bei Tvj = 125 °C, IT(AV) = 160 A maximale Spannung: VT

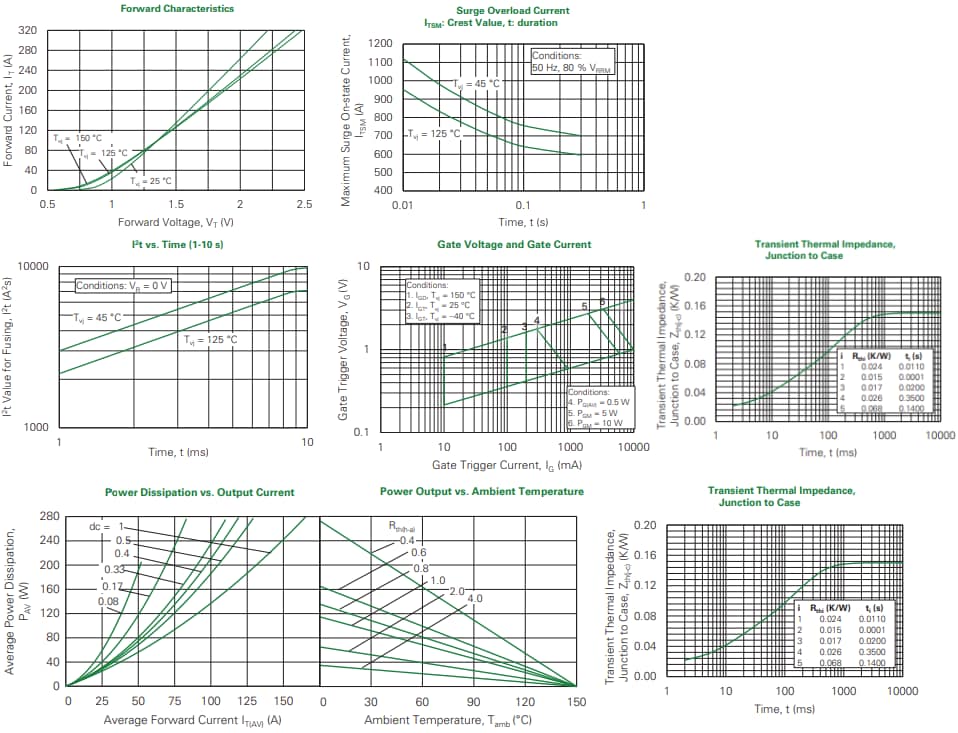

Charakteristische Kurven

Leistungsdiagramm - Littelfuse CMA160E1600HF Einzel-thyristor

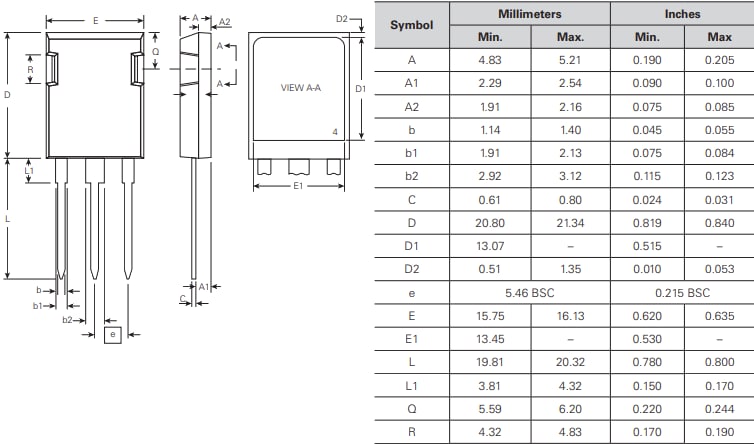

Abmessungen

Technische Zeichnung - Littelfuse CMA160E1600HF Einzel-thyristor
