Infineon Technologies S76HS512TC0 & S76HL512TC0 HYPERBUS™ MCP-Produktfamilie
Die Infineon Technologies S76HS512TC0 und S76HL512TC0 HYPERBUS ™ MCP-Familie ist ideal für Systeme, die Flash und ein selbst-aktualisierendes DRAM benötigen. Diese HYPERBUS-Produktfamilie umfasst MCP-Geräte, die SEMPER™ Flash und HYPERRAM™ in einem einzigen Paket kombinieren. Das HYPERBUS MCP reduziert den Platinenplatz, sowie die Überlastung des Signalroutings auf der Leiterplatte (PCB), während es die Signalintegrität gegenüber separat verpackten Speicherkonfigurationen aufrechterhält oder diese verbessert. Die HYPERBUS MCP-Familie bietet eine 1,8-V-/3,0-V-Schnittstelle mit SEMPER-Flash-Dichten von 512 MB (64 MB) in Kombination mit HYPERRAM™ 64 MB (8 MB).
Merkmale
- SEMPER Flash und HYPERRAM 2.0 mit HYPERBUS-Schnittstelle in einem Multi-Chip-Gehäuse (MCP)
- 1,8 V, 512 Mb SEMPER Flash und 64 Mb HYPERRAM 2.0 (S76HS512TC0)
- 3,0 V, 512 Mb SEMPER Flash und 64 Mb HYPERRAM 2.0 (S76HS512TC0)
- FBGA 24-ball, 8 mm × 8 mm × 1,2 mm Pakete
- • HYPERBUS-Schnittstelle
- 1,8 V E/A (S76HS-TC0)
- 3,0 V I/O (S76HL-TC0)
- Chipauswahl (CS#)
- 8-Bit-Datenbus (DQ[7:0])
- Daten-Strobe (DS/RWDS)
- Bidirektionale DS/Maske
- Ausgang zu Beginn aller Transaktionen, um die Aktualisierungslatenz anzuzeigen
- Ausgang bei Lesetransaktionen als Lese-DS
- Eingang während Schreibtransaktionen als Schreibdatenmaske (nur HYPERRAM)
- Optionale Signale
- INT#-Ausgang zum Generieren eines externen Interrupts
- Übergang von Beschäftigt zu Bereit
- RSTO#-Ausgang zum Generieren von Power-On-Reset (POR) auf Systemebene
- Vom Benutzer konfigurierbare RSTO# LOW-Periode
- Hohe Leistungsfähigkeit
- DDR
- Zwei Datenübertragungen pro Taktgeber
- Bis zu 200 MHz Taktgeber (400 MBps) bei 1,8 V VCC
- Bis zu 166 MHz Taktgeber (333 MBps) bei 3,0 V VCC

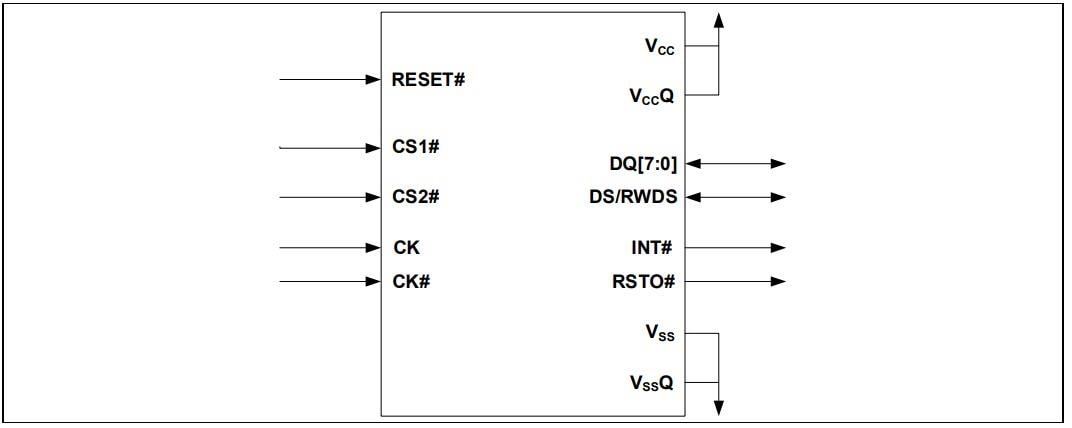

HYPERBUS MCP Signaldiagramm
