Diodes Incorporated PI3L2500 MUX-/DEMUX-LAN-Schalter

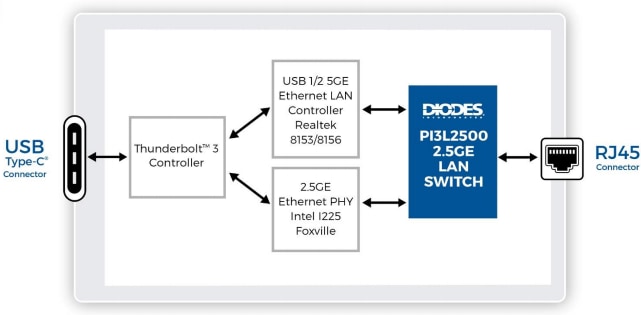

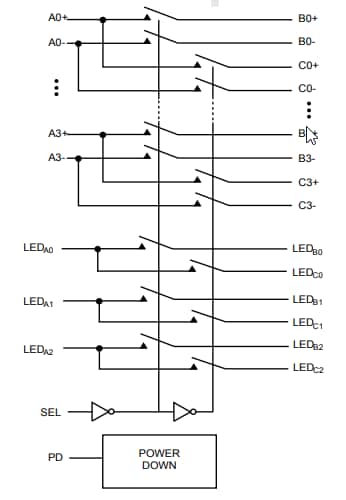

Der MUX/DEMUX LAN-Schalter PI3L2500 von Diodes Incorporated ist ein 2:1-Achtkanal-Mux/Demux und ein 1:2-Gigabit-LAN-Schalter mit Abschaltmodus. Dieser Schalter verfügt über eine Laufzeitverzögerung von weniger als 250 ps und bietet einen niedrigen Bit-zu-Bit-Versatz von 200 ps. Der LAN-Schalter PI3L2500 multiplext Differential-Ausgänge von einem Gigabit-Ethernet-Transceiver-Bauteil (PHY) zu einem der B- oder C-Ausgänge.  Dieser Schalter ist für eine hohe Kanal-zu-Kanal-Rauschisolierung ausgelegt und ist mit verschiedenen Standards, wie z. B. 1.000/2.500/10.000 Base-T (Ethernet) kompatibel. Der LAN-Schalter PI3L2500 bietet einen Abschalteingang (PD), der das Bauteil in den Standby-Modus versetzt (PD=1) und den externen Leistungsschalter überflüssig macht. Dieser LAN-Schalter wird für Applikationen, wie z. B. das Teilen von Dual-Physical-Layer-Bauteilen zu einem Schnittstellen-Steckverbinder verwendet und leitet Signale für das 1.000/2.500/10.000-Mbit-Ethernet weiter.
