Diodes Incorporated AH397xQ Automotive-Dual-Hall-Effekt-Verriegelungen

Diodes Incorporated AH397xQ Automotive-Dual-Hall-Effekt-Verriegelungen sind Hochspannungssensoren, die mit einer genauen Geschwindigkeits- und Richtungserkennung ausgelegt sind. Die AH397xQ Verriegelungen sind mit Selbstdiagnosefunktionen integriert, die interne Blöcke überwachen und gehen in den Sicherheitsmodus, wenn ein Fehler erkannt wird. Diese Dual-Hall-Verriegelungen bieten eine temperaturkompensierte Versorgung für interne Schaltungen mit spannungsstabilisierter Architektur und einem internen Bandlückenregler. Die AH396xQ Verriegelungen werden in einem Versorgungsspannungsbereich von 2,7 V bis 27 V und einem Temperaturbereich von -40 ° °C bis 150 ° °C betrieben. Diese Verriegelungen bieten einen Batterie-Verpolungsschutz, einen Überspannungsschutz und einen   UVLO-Schutz. Die AH3975Q/AH3976Q/AH3977Q Verriegelungen bieten Geschwindigkeits- und  -Richtungsausgänge, während der AH3978Q zwei unabhängige Ausgänge bietet.

Diese Kfz-Verriegelungen sind bleifrei, halogenfrei, antimonfrei, vollständig RoHs-konform und AEC-Q100-qualifiziert. Zu den typischen Applikationen gehören Leistungsverschlüsse mit Klemmschutzfunktionen, Drehzahl- und Richtungserkennung, lineare Geschwindigkeit, Richtungserkennung, Winkelpositionserkennung und Knopfsteuerungen.

Merkmale

  • Integrierte Selbstdiagnose für funktionale Sicherheitsanforderungen
  • Geschwindigkeits- und Richtungsausgang (AH3975Q/AH3976Q/AH3977Q) und Dual-Ausgänge (AH3978Q)
  • 2,7 V bis 27 V Versorgungsspannungsbereich
  • Chopper-stabilisiertes Design bietet:
    • Hervorragende Temperaturstabilität
    • Minimaler Schaltpunkt-Drift
    • Verbesserte Beständigkeit gegen Belastungen
  • Batterie-Verpolungsschutz
  • Überspannungsschutz
  • Übertemperatur-Abschaltung und automatischer Neustart
  • UVLO-Schutz
  • Bereit für ISO 26262
  • HBM = 5 kV, CDM = 2 kV Hohe ESD-Bewertung
  • Betriebstemperaturbereich -40 °C bis 150 °C
  • Blei, halogen– und antimonfrei
  • RoHs-konform

Applikationen

  • Stromverschlüsse mit Klemmschutzfunktionen
  • Drehzahl- und Richtungserkennung
  • Lineare Geschwindigkeits- und Richtungserkennung
  • Winkelpositionserkennung
  • Knopfsteuerung

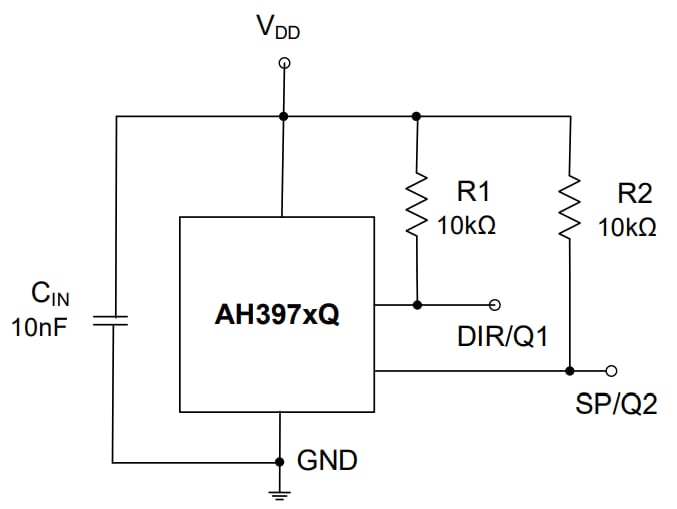

Applikations-Schaltungsdiagramm

Applikations-Schaltungsdiagramm - Diodes Incorporated AH397xQ Automotive-Dual-Hall-Effekt-Verriegelungen

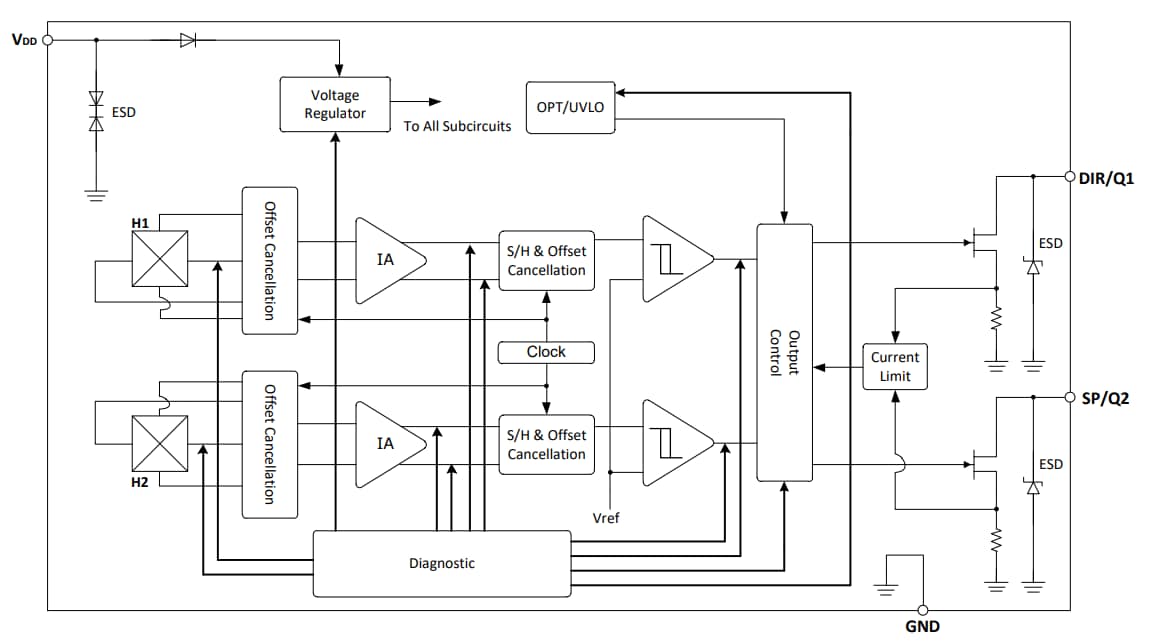

Funktionales Blockdiagramm

Blockdiagramm - Diodes Incorporated AH397xQ Automotive-Dual-Hall-Effekt-Verriegelungen
