C&K Switches KSC Abgedichtete Taktschalter für SMT
Die abgedichteten Taktschalter der KSC-Baureihe von C&K Switches für SMT sind extrem langlebige Schalter, die für eine intensive Nutzung ausgelegt sind. Die Betätiger aus Silizium erleichtern die Integration von Schaltern und bieten je nach Kraft und Härte des Betätigers einen möglichen Vor- und Nachlauf. Die Schalter eignen sich am besten für Applikationen wie Aufzugs- und Joystick-Tasten, die widerstandsfähige Schalter erfordern. Die KSC-Baureihe ist sowohl in J-Biegungs- als auch in Gullwing-Versionen erhältlich, um dem gewählten Lötverfahren besser gerecht zu werden.
Merkmale
- Positives taktiles Gefühl
- J-Bogen- und Gullwing-Anschlüsse
- Verschiedene Höhen
- Schutzart IP67 außer KSC5 (IP50)
- Sofortwirkungsfunktion
- 1 Schließkontakt = SPST, N.O. Kontaktanordnung
- Rückfluss lötbar
- Weich, hart oder kein Betätiger
Applikationen
- Automotive
- Medizinische Geräte
- Industrieelektronik
- Netzwerkinfrastruktur und IT
- Aufzüge
Technische Daten
- Silber
- Maximalleistung: 1 VA
- Spannungsbereich: 20 mVDC bis 32 VDC
- Strombereich: 1 mA bis 50 mA
- Betriebstemperaturbereich: -40 °C bis +85 °C
- Gold
- Maximalleistung: 0,2 VA
- Spannungsbereich: 20 mVDC bis 32 VDC
- Strombereich: 0,1 mA bis 10 mA
- Betriebstemperaturbereich: -40 °C bis +125 °C
- ≥250 VRMS Durchschlagfestigkeit bei 50 Hz für 1 Minute
- ≤100 mΩ Übergangswiderstand
- ≥10 mΩ Isolationswiderstand
- ≤1 ms Abprallzeit
- Höhenbereich: 2,5 mm bis 7,7 mm

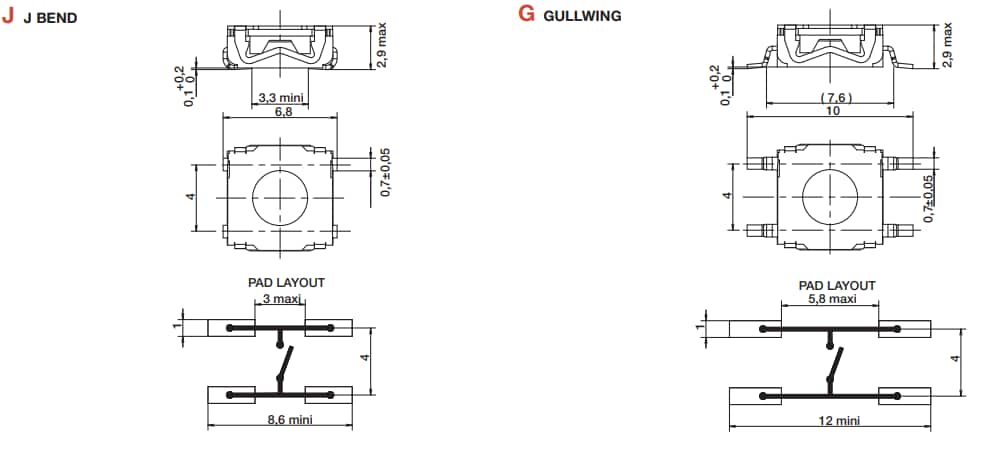

Technische Zeichnung
