Bourns SM91806AL BMS-Signaltransformator
Der Batteriemanagementsystem(BMS)-Signaltransformator SM91806AL von Bourns ist mit IEC 60664/61558/62368 und AEC-Q200 konform. Dieser Transformator ist für die Modelle der LTC6815-Baureihe und der MC33771C-Baureihe und sowie für die BQ79616-Modelle von Analog Devices ausgelegt. Der SM91806AL BMS-Signaltransformator ist RoHS-konform und halogenfrei. Dieser Transformator verfügt über einen minimalen Luftabstand von 8,2 mm, einen Verschmutzungsgrad 2 und eine Materialgruppe CTI I. Der SM91806AL BMS-SignalTransformator arbeitet bei einem Temperaturbereich von -40°C bis 125 °C, bis zu 1.000 VDC-Betriebsspannung und 50 MΩ Isolationswiderstand. Dieser Transformator ist für BMS-Applikationen ausgelegt.
Merkmale
- Kriechstrecke von 8,2 mm (min.), Überspannungskategorie II
- Luftstrecke von 8,2 mm (min.), Verschmutzungsgrad 2 und Materialgruppe CTI I
- Basisisolierung konform mit IEC 60664/61558/62368-1
- Entwickelt für die Baureihe LTC6815, die Baureihe MC33771C und die Modelle BQ79616 von Analog Devices
- Konform mit AEC-Q200
- RoHS-konform und halogenfrei
- Für BMS-Applikationen ausgelegt
Technische Daten
- -40°C bis 125°C Betriebstemperaturbereich
- Bis zu 1000 VDC-Betriebsspannung
- Hi-Pot: 4300 VDC oder 3000 VAC
- Isolierwiderstand: 50 MΩ (min.)
- Teilentladungspegel: 1.200 V
- Wicklungskapazität: 20 pF (max.)
- Spitzentemperaturbereich: 245 °C bis 250 °C

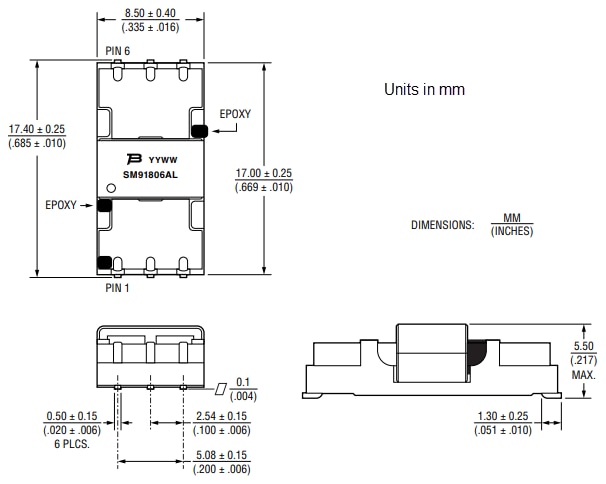

Maßbild
Elektrisches Schaltplan-Diagramm
Veröffentlichungsdatum: 2024-01-11
| Aktualisiert: 2025-01-07
