Analog Devices / Maxim Integrated TMC2210 Hochstrom-Schrittmotortreiber-ICs
Analog Devices / Maxim Integrated. Die Schrittmotortreiber-ICs TMC2210 bieten Konfigurationsoptionen über Gehäuse-Pins und zusätzliche Diagnoseausgänge. Der TMC2210 integriert einen fortschrittlichen Schrittmotortreiber, der auf dem integrierten 256-Mikroschritt-Indexer und zwei vollständig integrierten 36-V-, 3,0-A- (maximal) H-Brücken sowie einer nicht dissipativen integrierten Strommessung (ICS) basiert.
Die TMC2210 Schrittmotortreiber-ICs von ADI verfügen über einen StealthChop2-Gleichstromsteller, der einen absolut rauscharmen Betrieb zusammen mit einem maximalen Wirkungsgrad und einem ausgezeichneten Motordrehmoment ermöglicht. Die Geräte bieten eine hohe Integration, Energieeffizienz und kleine Baugröße für kostengünstige Lösungen mit erstklassiger Leistung.
Merkmale
- Spannungsbereich: 4,5 VDC – 36 VDC
- Typischer niedriger RDS(ON) (HS + LS): 230 mΩ (TA = +25 °C)
- Nennstrom pro H-Brücke (typisch bei +25 °C):
- IMAX = 5,0 A (Brücken-Spitzenstrom)
- IRMS = 2,1 ARMS (Sinuswellenspitze: 3 A)
- Vollständig integrierte verlustfreie Stromsensoren
- StealthChop2 Leiser Motorbetrieb
- Überspannungsschutzausgang
- Schritt-/Richtungs(S/D)-Schnittstelle mit MicroPlyer-Schrittinterpolation
- Die höchste Auflösung beträgt 256 Mikroschritte pro Vollschritt
- SpreadCycle Hochdynamische Stromregelung
- Vollständiger Schutz und Diagnosefunktionen
- Kompaktes TQFN32-Gehäuse von 5 mm x 5 mm oder TSSOP38-Gehäuse von 9,7 mm x 4,4 mm
Applikationen
- Textil-, Näh- und Strickmaschinen
- 3D-Drucker und ID-Drucker/Kartendrucker
- Büroautomation, Drucker, Scanner und Kopiergeräte
- ATMs, Ein- und Auszahlungsgeräte, Banknotenprüfer und Geldautomaten
- Kassensysteme (Point-of-Sale, POS)
- Pumpen- und Ventilsteuerung
Dazugehöriges Kit
Analog Devices / Maxim Integrated TMC2210-EVAL-KIT Evaluierungskit
Ermöglicht die Evaluierung der TMC2210 Schrittmotortreiber-ICs.

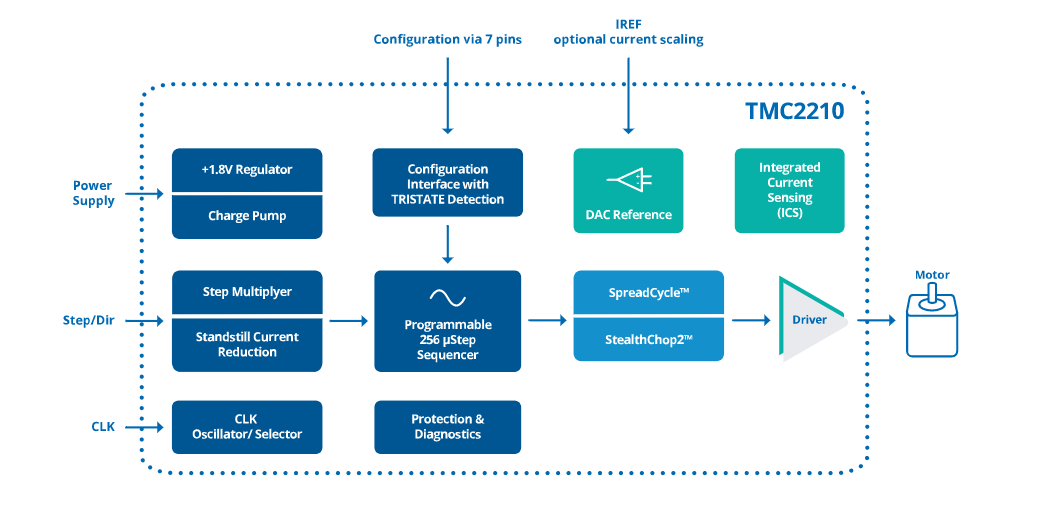

Blockdiagramm
Videos
Dazugehöriges Board
Analog Devices Inc. TMC2210STEPSTICK Evaluierungsboard
Zur Evaluierung der TMC2210 Schrittmotortreiber-ICs ausgelegt.
Veröffentlichungsdatum: 2023-03-21
| Aktualisiert: 2026-02-03
