Analog Devices / Maxim Integrated MAX17543/44/45 DC-DC-Abwärtswandler

Die MAX17543/44/45 hocheffizienten synchronen DC-DC-Abwärtswandler von Maxim sind hocheffiziente, Hochspannungs-, synchrone DC-DC-Abwärtswandler mit integrierten MOSFETs, die mit einer Eingangsspannung von 4,5V bis 42V betrieben werden. Der Wandler kann 1,7A, 2,5A oder 3,5A liefern und Ausgangsspannungen von 0,9V bis zu 0,9 x VIN generieren. Die Rückkopplungs- (FB) Spannung ist präzise innerhalb von ±1,1% über -40°C bis +125°C. Der MAX17543/44/45 verwendet Spitzenstromregelung. Das Gerät kann im Pulsweitenmodulationsmodus (PWM), Pulsfrequenzmodulationsmodus (PFM) oder diskontinuierlichen Leitungsmodus (DCM) betrieben werden.

Merkmale

  • Reduces external components and total cost
    • No schottky-synchronous operation
    • Internal compensation for any output voltage
    • Built-in soft-start
    • All-ceramic capacitors, compact layout
  • Reduces number of DC-DC regulators to stock
    • Wide 4.5V to 42V input
    • Adjustable 0.9V to 0.9 x VIN output
    • 100kHz to 2.2MHz Adjustable switching frequency with external synchronization
  • Reduces power dissipation
    • Peak efficiency > 90%
    • PFM/DCM Enables enhanced light-load efficiency
    • 2.8μA Shutdown current
  • Operates reliably in adverse industrial environments
    • Peak current-limit protection
    • Built-in output voltage monitoring with RESET
    • Programmable EN/UVLO threshold
    • Monotonic startup into prebiased load
    • Overtemperature protection
    • -40°C to +125°C Operation

Applikationen

  • Industrial power supplies
  • Distributed supply regulation
  • High-voltage single-board systems
  • Base station power supply
  • General-purpose point-of-load

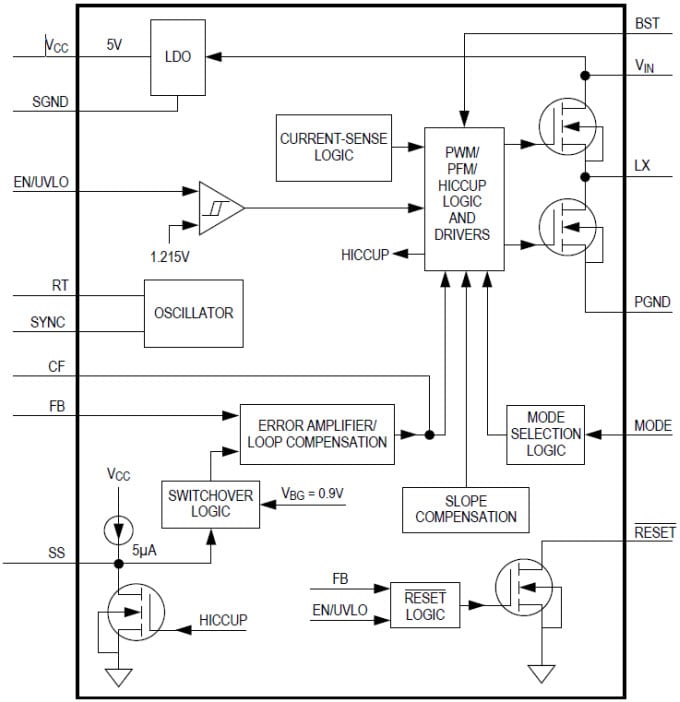

Block Diagram

Blockdiagramm - Analog Devices / Maxim Integrated MAX17543/44/45 DC-DC-Abwärtswandler
Veröffentlichungsdatum: 2014-10-23 | Aktualisiert: 2023-04-12
