Analog Devices Inc. LTC7066 150-V-Halbbrückentreiber
Der Analog Devices LTC7066 150-V-Halbbrückentreiber steuert zwei n-Kanal-MOSFETs in einer Halbbrücken-Konfiguration mit Versorgungsspannungen von bis zu 140 V an. Sowohl High- als auch Low-Side-Treiber können die MOSFETs mit einer anderen Massereferenz ansteuern und bieten eine ausgezeichnete Rausch- und Transientenimmunität.
Der LTC7066 von Analog Devices mit leistungsstarken 0,8-Ω-Pull-Down- und 1,5-Ω-Pull-Up-MOSFET-Treibern ermöglicht die Verwendung von Hochspannungs-MOSFETs mit hoher Gate-Kapazität. Zusätzliche Funktionen umfassen UVLO, TTL-/CMOS-kompatible Eingänge, einstellbare Einschalt-/Ausschalt-Verzögerungen und Durchzündungsschutz.
Merkmale
- Einzigartige symmetrische potentialfreie Gate-Treiber-Architektur
- Hohe Rauschimmunität, toleriert eine Massedifferenz von ±10 V
- 140 V maximale Eingangsspannung unabhängig von der IC-Versorgungsspannung VCC
- 5 V bis 14 V VCC Betriebsspannung
- Gate-Treiber-Spannung: 4 V bis 14 V
- Pull-Down von 0,8 Ω, Pull-up von 1,5 Ω für ein schnelles Ein-/Ausschalten
- Adaptiver Durchzündungsschutz
- Einstellbare Totzeit
- TTL-/CMOS-kompatibler Eingang
- VCC UVLO/OVLO und UVLO mit potentialfreien Stromversorgungen
- Steuert Dual-n-Kanal-MOSFETs an
- Open-Drain-Fehleranzeige (VCC UVLO/OVLO, Gate-Treiber-UVLO und thermische Abschaltung)
- Erhältlich im thermisch verbesserten 12-Pin-MSOP
- AEC-Q100-qualifiziert für Fahrzeuganwendungen
Applikationen
- Automotive- und Industrie-Leistungssysteme
- Telekommunikations-Leistungssysteme
- Halb- und Vollbrücken-Wandler
Dazugehöriges Board
Analog Devices Inc. EVAL-LTC7066-AZ Evaluierungsboard
Implementiert zwei n-Kanal-MOSFETs und mehrere unbestückte PCB-Pads.

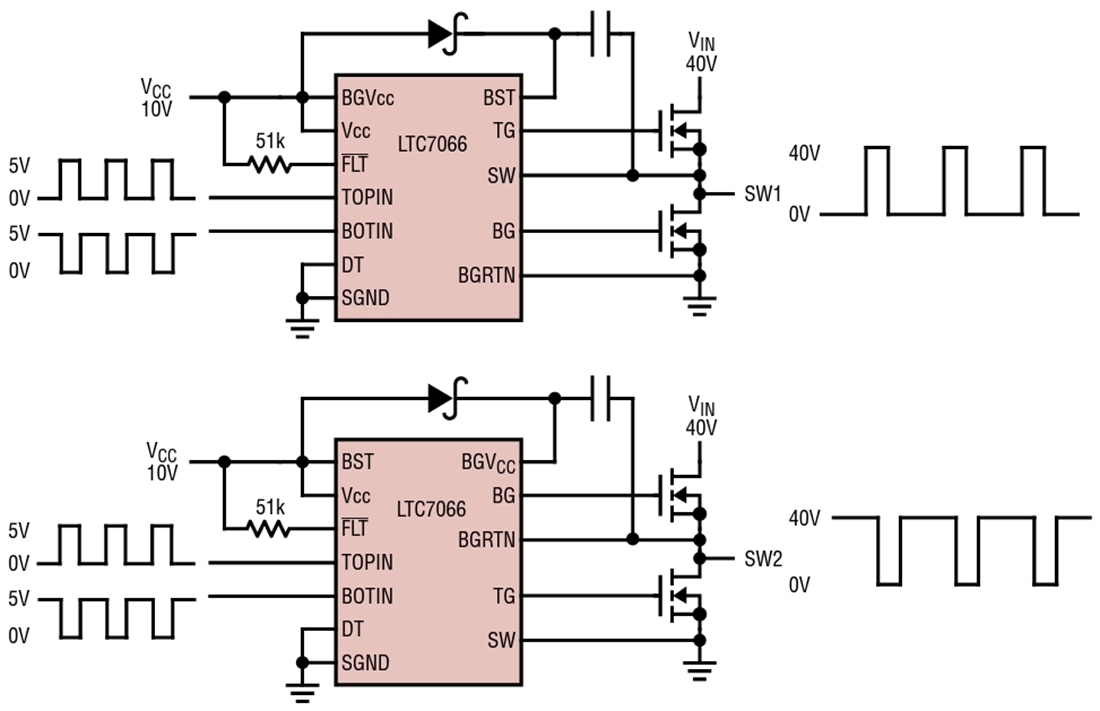

Typische Applikation
