Advantech AIMB-219 THIN Mini-ITX-Motherboard

Das Mini-ITX-Motherboard AIMB-219 THIN von Advantech unterstützt Prozessoren der Atom® N-Serie, Atom x7000RE und Intel® Core™ i3 N-Serie. Der Einsatz dieser Prozessoren sorgt für eine 2,5-fache Steigerung der CPU-Leistung und eine 2-fache Verbesserung der Grafikleistung. Bis zu acht Cores sowie eine Frequenz von 3,8 GHz und eine TDP von <15 w sorgen="" für="" eine="" hervorragende="" effizienz.="" das="" bauteil="" aimb-219="" bietet="" intel="" uhd-grafik="" auf="" basis="" der="" intel="" xe-architektur,="" bis="" zu="" 32 eus="" und="" eine="" doppelt="" so="" hohe="" 3d-mark-leistung="" sowie="" überlegene="" rechenkapazitäten="" im="" vergleich="" zum="" intel="" core="" ult-prozessor.="" dieses="" board="" hat="" einen="" breiten="" betriebstemperaturbereich="" von="" -20 °c="" bis="" +70 °c="" und="" ist="" eine="" lüfterlose="" kühllösung="" für="" zuverlässige="" leistung="" in="" verschiedenen="" außenumgebungen="" mit="" begrenztem="" platzangebot.="">

Das Bauteil AIMB-219 wurde für Anwendungen mit begrenztem Platzangebot entwickelt und integriert wichtige I/O-Anschlüsse, darunter einen DP-Anschluss über USB Type-C®, einen HDMI-Anschluss mit bis zu 4K und einen LVDS- oder eDP-Anschluss, wodurch die Systemkonfiguration verbessert wird. Dieses Design gewährleistet eine hervorragende Bildwiedergabe auf mehreren Bildschirmen und eignet sich daher ideal für Außenbeschilderungen und Kiosksysteme. Das Bauteil Mini-ITX-Board AIMB-219 THIN von Advantech eignet sich ideal für industrielle Automatisierungs- und Steuerungsanwendungen, Selbstbedienungskioske im Außenbereich und medizinische In-vitro-Diagnostikgeräte (IVD), die eine effiziente Rechenleistung in vielfältigen, beengten Räumen erfordern.

Merkmale

  • Intel Core i3-, N-Serie- und Atom x7000-Serie-Prozessoren
  • Bis zu 16 GB DDR4 3200 MT/s mit einem SO-DIMM
  • Unterstützung für eingebettete Betriebssysteme
    • Windows 10
    • Linux Ubuntu
    • DeviceOn
  • Drei unabhängige Displays
    • Ein DP
    • Ein HDMI
    • Ein LVDS (oder eDP)
  • Niedriges Profil
  • Lüfterloses Design
  • Unterstützt geräteinterne und eingebettete Software-APIs
  • Reichlich I/O-Erweiterung
    • Ein M.2 B-Key
    • Ein M.3 E-Key
    • Drei USB 3.2 Gen2x1
    • Fünf USB 2.0
    • Ein USB Type-C
    • Sechs COM

Applikationen

  • Industrieautomatisierung und -steuerung
  • Selbstbedienungskioske im Außenbereich
  • Digitale Beschilderung
  • IVD

Technische Daten

  • Basisfrequenzbereich: 1 GHz – 2 GHz
  • Intel UHD-Grafikcontroller
  • Nenn-Eingangsspannung: 12 VDC
  • Abmessungen: 170 mmm x 170 mmm
  • Betriebstemperaturbereich
    • 0 °C bis +60 °C
    • -20 °C – +70 °C für Z-SKU

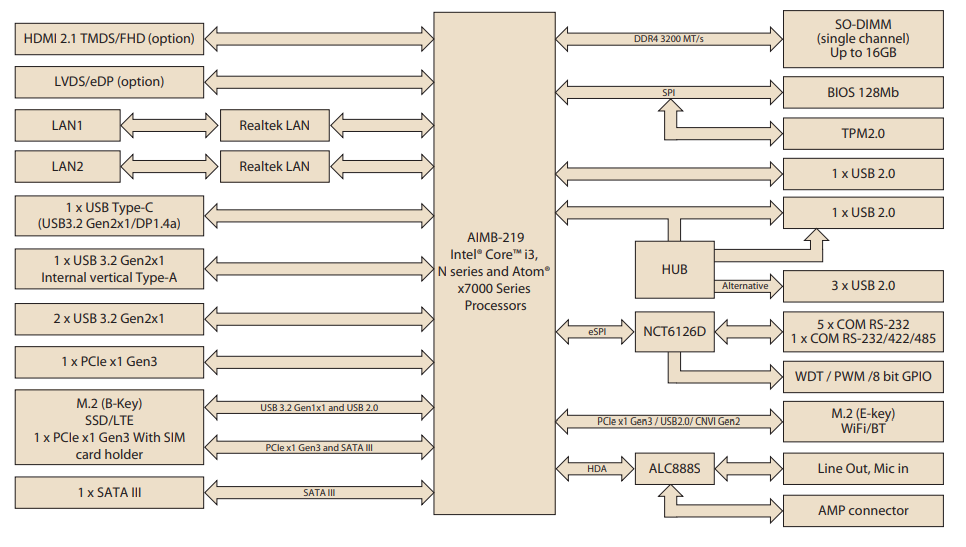

Blockdiagramm

Blockdiagramm - Advantech AIMB-219 THIN Mini-ITX-Motherboard
