ADLINK Technology PXES-2785 3U 24GB/s PXI Express-Gehäuse mit 18 Steckplätzen
Das 3U 24GB/s PXI Express-Gehäuse mit 18 Steckplätzen PXES-2785 von ADLINK Technology gewährleistet ein hohes Maß an Wartbarkeit und bietet austauschbare Stromversorgungen für Applikationen mit hoher Verfügbarkeit. Das PXI Express-Gehäuse verfügt über ein leistungsstarkes Netzteil mit hoher Ausgangsleistung und ein strukturelles Design, das für maximale Nutzbarkeit in einer großen Auswahl von Applikationen optimiert ist. Das PXES-2785 PXI Express-Gehäuse ist mit einem intelligenten Systemüberwachungsregler, Lüftergeschwindigkeit, Systemspannungen, interner Temperatur, Fernüberwachung über Ethernetanschluss und Sperrsteuerung ausgestattet Das PXI Express-Gehäuse bietet eine Gesamtleistung von 1.170 W und eine Kälteleistung von 50 W/82 W pro Steckplatz.
Das PXI-Express-Gehäuse PXES-2785 erfüllt vollständig die Hardware-Spezifikation für PXITM-5PXI Express, die erweiterte Timing- und Synchronisierungsfunktionen bietet. Dieses PXI Express-Gehäuse bietet eine Systembandbreite von 24 GB/s für die Peer-to-Peer-Datenübertragung mit hohem Durchsatz und eine Bandbreite von bis zu 8 GB/s für alle Peripheriesteckplätze.
Merkmale
- Erfüllt die Hardware-Spezifikation für PXITM-5PXI Express Rev.1.0
- PXI Express-Gehäuse mit 18 Steckplätzen: einem Systemsteckplatz, einem System-Timing-Steckplatz, sechs Hybrid-Peripherie-Steckplätzen und zehn PXI Express-Peripherie-Steckplätzen
- PXI Express-Systemsteckplatz geroutet als 2-Link-Konfiguration x8 x16
- Bis zu 24 GB/s Systembandbreite (PCI Express 3.0 x8 x16 link)
- Bis zu 8 GB/s (PCI Express 3.0 x8 Link) Bandbreite für alle Peripheriesteckplätze
- Zwei BNC-Anschlüsse für PXI 10 MHz Referenztakteingang und -ausgang
- Auswechselbare Wartungseinheit mit Lüfter und Netzgerät
- Jitterarmer interner 10 MHz Referenztakt für PXI/PXI Express-Steckplätze mit einer Stabilität von ±1 ppm
- Jitterarmer interner 100 MHz Referenztakt für PXI-Express-Steckplätze mit einer Stabilität von ±1 ppm
- Fernüberwachung des Gehäuses über Ethernet-Anschluss
- Variabler Regler für die Lüftergeschwindigkeit optimiert die Kühlung und Schallemissionen
- Über einen Sperrsteckverbinder, einschließlich einer Fernsteuerungstaste und Spannungsüberwachung
- 0 °C bis 55 °C erweiterter Betriebstemperaturbereich

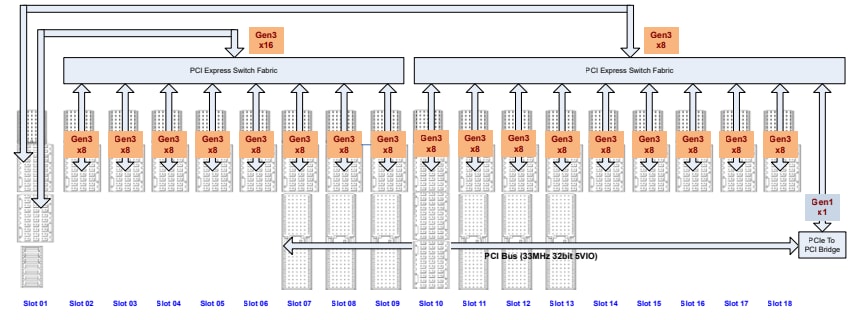

Backplane PXIe Schalter-Fabric
